cjx2-0910交流接触器供远距离接通和分断电路及频繁地起动和控制交流电动机。并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。 cjx2系列交流接触器主要用于交流50hz或60hz、额定绝缘电压690v，在ac-3使用类别下，额定工作电压380v、额定工作电流至620a的电力系统中.

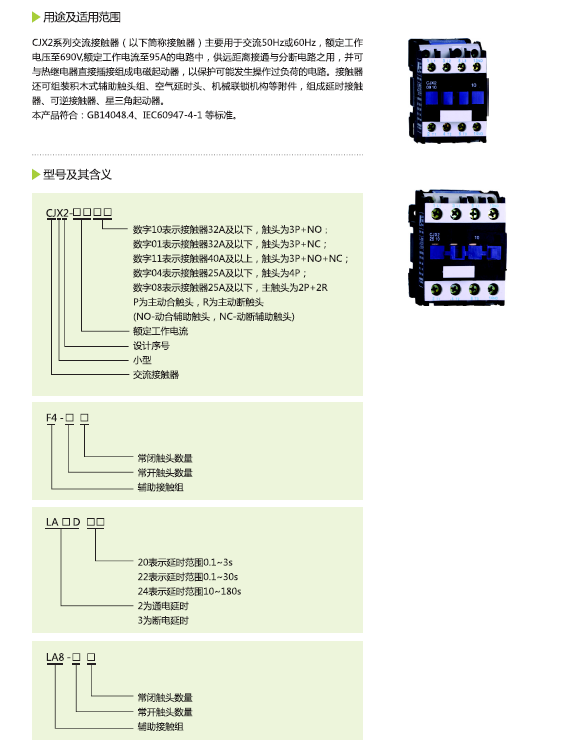

cjx2-0910交流接触器型号及其含义

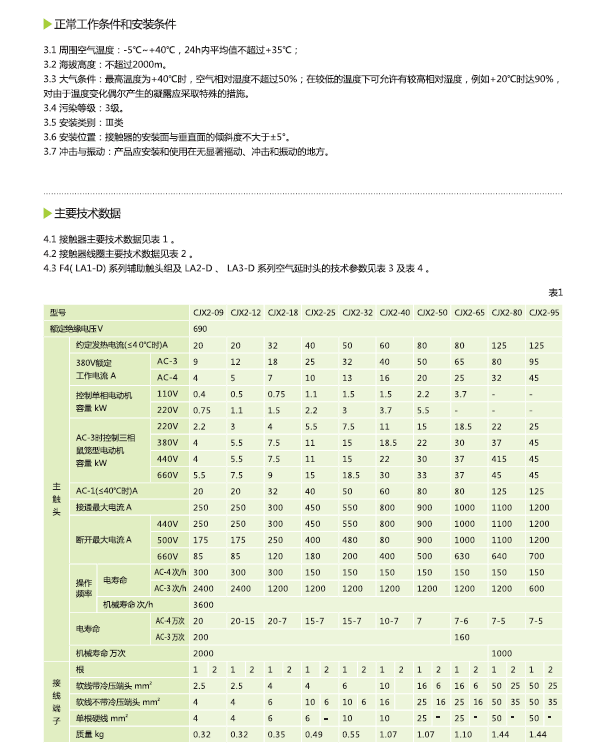

fujidq正常工作条件及安装条件

1、安装地点的海拔不超过2000m；
2、周围空气温度上限值不超过 40℃，下限值不低于-5℃；
3、安装地点的空气相对湿度在*高温度 40℃时不超过50％，在较低温度下可以有较高的相对湿度，*湿月的月平均*低温度不超过 20℃，该月的平均*大相对湿度不超过90％。由于温度变化发生在产品上的凝露情况必须采取措施；
4、与垂直面的安装倾斜不超过±22.5°；
5、污染等级：3级；
6、在无显著摇动、冲击和振动的地方。

结构特点

交流接触器具有体积小、重量轻、寿命长、功耗小，可按要求组合派生，可配置积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、机械联锁接触器、星三角起动器，并且可以和热过载继电器直接插接安装组成电磁起动器。产品除螺钉安装外，还可用35mm（75mm）标准导轨安装。

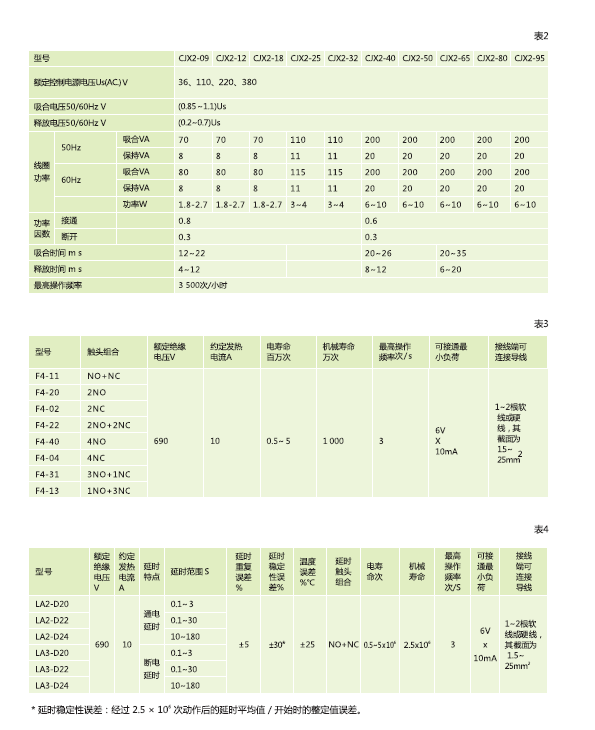

cjx2-0910交流接触器主要技术及参数

型号			cjx1-09	cjx1-12	cjx1-18	cjx1-25	cjx1-32	cjx1-40	cjx1-50	cjx1-65	cjx1-80	cjx1-95
额定工作电流 a	380v	ac-3	9	12	18	25	32	40	50	65	80	95
	380v	ac-4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
	660v	ac-3	6.6	8.9	12	18	21	34	39	42	49	55
	660v	ac-4	1.5	2	3.8	4.5	7.5	9	12	14	17.3	21.3
约定发热电流 a			20	20	32	40	50	60	80	80	125	125
可控三相鼠笼电动机功率ac-3 kw		220v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
		380v	4	5.5	7.5	11	15	18.5	22	30	37	45
		660v	5.5	7.5	9	15	18.5	30	33	37	45	55
操作频率次/h	电寿命	ac-3	1200				600
	电寿命	ac-4	300
	机械寿命		3600
电寿命万次	ac-3		100				80				600
电寿命万次	ac-4		20					15			10
机械寿命万次			1000				800				600
配用熔断器型号			rt16-20	rt16-20	rt16-32	rt16-32	rt16-50	rt16-63	rt16-80	rt16-80	rt16-100	rt16-25
符合标准			gb/t14048.1　　gb 14048.4　　iec 60947-4-1

cjx2系列交流接触器

续上表

型号			cjx1-115	cjx1-150	cjx1-170	cjx1-205	cjx1-245	cjx1-300	cjx1-410	cjx1-475	cjx1-620
额定工作电流 a	380v	ac-3	115	150	170	205	245	300	410	475	620
	380v	ac-4	52	60	75	85	105	217	135	147	180
	660v	ac-3	86	107	110	130	170	325	305	355	460
	660v	ac-4	49	61	69	80	90	118	135	145	170
约定发热电流 a			250	250	250	275	315	400	500	700	1000
可控三相鼠笼电动机功率ac-3 kw		220v	30	40	55	63	75	100	110	147	200
		380v	55	75	90	110	132	160	200	265	335
		660v	80	100	110	129	160	220	280	335	450
操作频率次/h	电寿命	ac-3	600						300
	电寿命	ac-4	150
	机械寿命		2400
电寿命万次	ac-3										600
电寿命万次	ac-4										10
机械寿命万次
配用熔断器型号			rt16-160	rt16-250	rt16-250	rt16-315	rt16-315	rt16-400	rt16-500	rt16-630	rt16-630
符合标准			gb/t14048.1　　gb 14048.4　　iec 60947-4-1

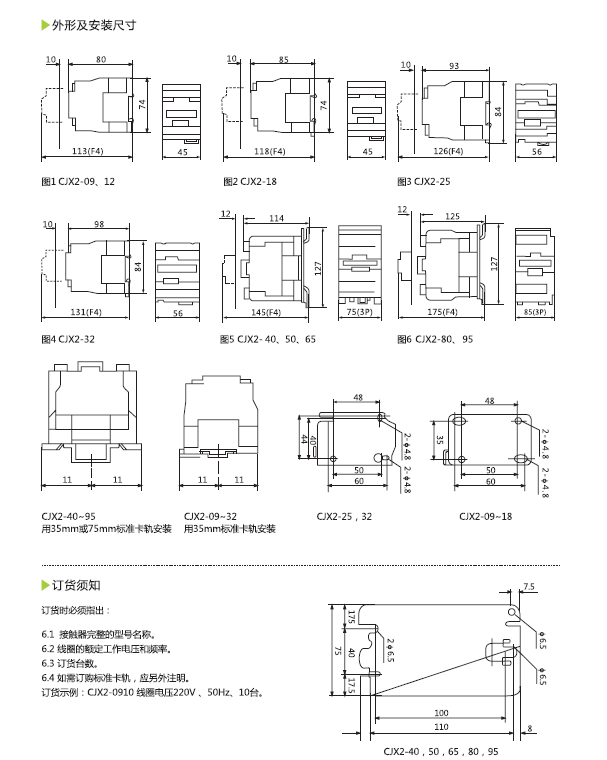

外形及安装尺寸

单位为毫米

接触器型号	amax	cmax	c1	c2
cjx2-09，12	47	82	115	134
cjx2-18	47	87	120	139

注：c：cjx2 　c1：cjx2 f4 　c2:cjx2 sk2-2/3

单位为毫米

接触器型号	amax	cmax	c1	c2
cjx2-09，12	47	82	115	134
cjx2-18	47	87	120	139

注：c：cjx2 　c1：cjx2 f4 　c2:cjx2 sk2-2/3

cjx2-0910系列交流接触器尺寸

单位为毫米

接触器型号	amax	cmax	c1	c2
cjx2-40、50、65	79	116	149	168
cjx2-80、95	87	127	160	179

注：c：cjx2 　c1：cjx2 f4 　c2:cjx2 sk2-2/3

单位为毫米

接触器型号	amax	bmax	cmax	g	h
cjx2-115/150/170	158	120	132	90/110	130
cjx2-185/205	170	174	185	80	110/120
cjx2-225/245	170	198	185	80	110/120
cjx2-300/330	213	206	219	96	110/120
cjx2-410	213	206	219	80	170/180
cjx2-475	213	237	232	80	170/180
cjx2-620/630	309	304	255	180	180/190

订货须知

订货时必须指出：
a、接触器完整的名称、型号；
b、线圈的额定控制电源电压和频率或代号；
c、台需订购f4辅助触头组或标准卡轨，应另外注明；
d、订货数量.
