tw30-2000智能型万能式断路器额定电流为630a~6300a,适用于交流50hz,400v，主要在低压配电网络中用于分配电能和保护线路、防止电源设备遭受过载、短路、欠电压、单向接地等故障的危害。具有高精度智能控制器，可以完成配电系统的过电流和剩余电流的全选择性保护，同时具有通讯功能，可作为现场总线等控制系统实现遥控、遥讯、遥测、遥调"四遥"功能的主要元件。

该产品具有高分断能力，且无飞弧，有多种操作、安装、接线方式和产品之间、产品与柜门之间的机械连锁，以及运行参数的显示、故障记忆、现场设定、试验、热记忆、负载监控和自诊断等功能，可确保系统供电质量和可靠性。是国内乃至世界上*大容量的断路器。

2、用途
主要在低压配电网络中用于分配电能和保护线路、防止电源设备遭受过载、短路、欠电压、单向接地等故障的危害。具有高精度智能控制器，可以完成配电系统的过电流和剩余电流的全选择性保护，同时具有通讯功能，可作为现场总线等控制系统实现遥控、遥讯、遥测、遥调"四遥"功能的主要元件。

3、符合标准
iec60947-2 低压开关设备和控制设备断路器　
gb14048.2 低压断路器

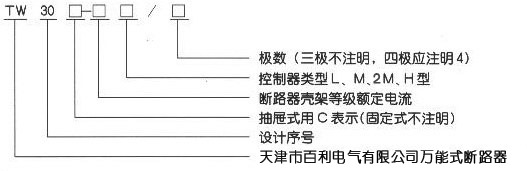

4、型号含义说明

5、技术特点
产品结构功能部件模块化、体积小、造型比较美观，高动、热稳定性，高分断能力(120ka)、无飞弧、集检测、三段保护、监控、显示、报警、通讯、自诊断、现场设定、试验功能等。并具有如下**特点：
(1)采用了新颖的设计，降低了短路时的电动斥力，增加接触面积，提高了分断能力和动热稳定性；
(2)主轴用分段设置，多个半圆形轴承，克服了主轴变形；
(3)采取了互感器加屏蔽，增加辅助线圈，微调相位等措施，提高了电流采集精度；
(4)研制了新型的触头材料，agni30c3,确保分端能力和耐磨性；
(5)采用了轴两端设拖动装置，解决了抽屉摇进出平衡。
tw30-6300万能式断路器是国内乃至世界上*大容量的断路器，该产品具有遥调、遥测、遥控等四遥功能，其各项性能指标与法国施耐德m系列、德国西门子的3wn6系列等国际同类先进产品水平相当。

6、主要技术参数

表1：额定电流

壳架等级的额定电流inm	额定电流in
2000	630，800，1000，1250，1600，2000
3200(4000)	2000，2500，2900，3200(3200,3600,4000)
6300	4000，5000，6300

注：4000a三级断路器在3200a四极框架上派生。

表2：操作性能

断路器操作性能(次)
壳架等级额定电流inm a	每小时操作循环次数	不通电(n)	通电(n^’)	总计(n n^’)
2000	20	9000	1000	10000
3200(4000)	10	4500	500	5000
6300	5	1500	500	2000

表3：额定短路分断能力及额定短时耐受电流

壳架等级额定电流 inm（a）	额定极限短路分断能力 icu（ka）/cosφ	额定运行短路分断能力 ics（ka）/cosφ	额定短时耐受电流 icw（ka）/cosφ 1s
壳架等级额定电流 inm（a）	400v	400v	400v
2000	80/0.2	80/0.25	50/0.25
3200(4000)	100/0.2	80/0.2	65/0.2
6300	120/0.2	100/0.2	85/0.2

注：1. 短延时分断能力为icw值，延时0.4s；
2.表3中数值均为电源为下进线时试验值。

7、使用条件
△海拔不超过2000m；*大倾斜度为22.5°；
△周围介质温度不高于 40°c（对船用产品为 45°c）和不低于-5°c；
△能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；
△在受到船舶正常振动时能可靠工作；在受到地震情况下（4g）能可靠工作；
△在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
△在没有雨雪侵袭的地方。

海拔高度不超过2000米。
周围空气温度不高于 40℃，不低于-5℃，24小时内的小时内的平均温度不超过 35℃。
安装地点空气清洁，大气相对湿度在周围*高温度为40℃时不超过50%，*湿月的平均温度为25℃时平均*大相对湿度为90%，并考虑到由于温度变化发生在产品表面上的凝露。
