lk18-10kl/702交流主令控制器
lk18-10kl/702交流主令控制器
lk18-10kl/702交流主令控制器
如果您对该产品感兴趣的话,可以

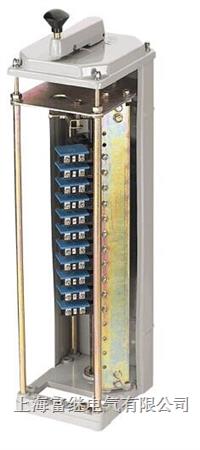

产品名称: lk18-10kl/702交流主令控制器
产品型号: lk18-10kl/702
产品展商: 富继电气
产品价格: 0.00 元
折扣价格: 0.00 元
会员价格: 0.00 元
关注指数:888
产品文档: 无相关文档

简单介绍

lk18-10kl/702交流主令控制器适用于交流50hz额定工作电压至380v及直流额定工作电压至220v的电力传动装置中,转换控制电路来达到对控制站的遥远控制。


lk18-10kl/702交流主令控制器  的详细介绍
  1. lk18-10kl/702交流主令控制器适用于交流50hz额定工作电压至380v及直流额定工作电压至220v的电力传动装置中,转换控制电路来达到对控制站的遥远控制。

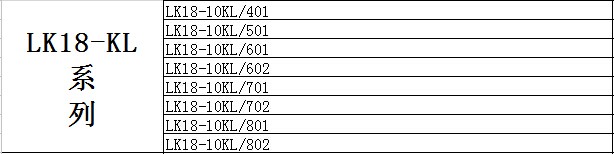

    lk18-10kl/702交流主令控制器/lk18-10kl/702交流主令控制箱/lk18-10kl/702交流主令开关




    1. 分类及型号意义
    1. 2.1分类 2.1.1按防护型号式分 a、无防护式: b、防护式。 2.1.2按操作方式分: a、水平旋转操作; b、立式往复操作。 2.1.3按工作电流种类分 a、交流; b、直流。 2.2型号含义主令控制器的型号及其含义如右:
    1. lk18主令控制器技术参数 3.1手柄操作力:不大于30n; 3.2*多控制档位:左右各六档; 3.3*多控制回路数:12个; 3.4主令控制器的通断能力应符合表1规定。表1
    1. 使用类别

    额定工作电流(a)

    接通条件

    分断条件

    通断次数

    间隔时间(s)

    通电时间(s)

    ac-11

    2.6①

    l(a)

    u(v)

    cosф

    l(a)

    ur(v)

    cosф

    50

    5~10

    0.5~1

    28.6

    418

    0.7

    28.6

    418

    0.7

    dc-11

    0.4②

    l(a)

    u(v)

    t0.95

    l(a)

    u(v)

    t0.95

    20

    5~10

    0.5~1

    0.44

    242

    300ms

    0.44

    242

    300ms

    1. ①-——2.6a是在额定工作电压为交流380v时的电流值。 ②——0.4a是在额定工作电压为直流220v时的电流值。 3.5主令控制器的电寿命应符合表2规定,也允许按表2进行一次1min内60次的通断操作。表2
    1. 使用类别

    额定工作电流(a)

    接通条件

    分断条件

    通断次数

    ac-11

    2.6①

    l(a)

    u(v)

    cosф

    l(a)

    ur(v)

    cosф

    26

    380

    0.7

    2.6

    380

    0.4



    dc-11

    0.4②

    la

    u(v)

    t0.95

    l(a)

    u(v)

    t0.95



    0.4

    220

    300ms

    0.4

    220

    300ms



  1. ①②——所对应的额定工作电压值同表1
  2. 正常工作条 4.1周围空气温度 4.1.1周围*高空气温度不超过 40℃; 4.1.2周围空气温度24h的平均值不超过 35℃; 4.1.3周围空气温度下限不低于-5℃。 注:超出以上温度范围时,用户应与制造厂协商解决。 4.2安装地点的海拔高度,不超过2000m。 4.3大气条件 大气的相对湿度,在周围*高温度为 40℃时不超过50%,在较低温度下可以有较高的相对湿度;在*湿月的平均温度为25℃时,月平均*大相对湿度为90%,并考虑到因温度变化发生在产品表面的凝露。 4.4污染等级 主令控制器的污染等级为3级。 4.5安装类别 主令控制器的污染类别为iii类。 注:凡超出上述条件使用时,应由供需双方作为特殊定货协议解决。

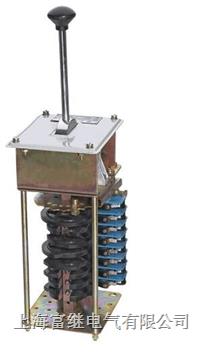

  3. lk18主令控制器结构概述

    lk18-10k、10kl型主令控制器的防护等级为lp00, lk18-10、10l型主令控制器的防护等级为lp40,采用立式安装。 令控制器分为三个部分:传动机构部份、凸轮、触头系统部分和壳体部分。 为避免由于起重机震动和意外碰撞时操纵机构误动作,操纵手柄带有零位自锁装置。操作时只需将手柄压下,零位自锁装置打开,便可操作。 机械传动部分装在箱体上部,立式操作机构手柄是经伞齿轮传动凸轮轴。水平操纵手柄是直接传动凸轮轴,使触头组按规定程序分合。 主令控制器的凸轮轴均为立式布置,传动部分各支点均用滚动轴承,以减少摩擦力。 定位轮是由3mm厚钢板冲压而成的,并经过处理而获得耐磨性,棘轮上冲有六个定位孔,定位螺钉装入位置不同的孔内,即可决定操纵手柄的档位数。在左右各六档的范围内,档位数可以任意选择。定位棘轮弹簧力是可以调整的、这样就可以根据具体情况、在分档清楚的前提下、调整棘轮弹簧力使手柄操纵力在许可的范围内。 凸轮为黑色酚醛注射料,其结构为插入式,不仅保证了装配位置准确,而且如欲变换触头分合程序时,可以方便地取下任意凸轮,不必将整台产品大拆大卸。 机座采用压铸铝件,上面板采用钢板拉伸成形,机座和面板用4个支柱联成一体,具有重量轻、刚度好的特点,前后外罩均能方便拆下供安装、配线和维修用。

  4. 主令控制器触头分合程序 6.1主令控制器根据凸轮位置变化的触头元件分合程序见表3 订货时须指明控制器的用途以及相应的触头分合程序(包括控制器的档位数),触头元件分合程序见表3 6.2标准线路主令控制器触头分合程序见表4:
    1. lk18主令控制器外形及安装尺寸
    1. 型号尺寸

    lk18a

    lk18b

    a

    210

    210

    b

    230

    230

    c

    180

    220

    l1

    650

    502

    l2

    730

    600

    l3

    850

    720

    1. 7.1控制器的外形及安装尺寸见图1、2 7.2触头元件的接线螺钉为10a、32a为m5,63a为m6。 触头元件分合程序汇总表
    1. 分合号

    控制器档位

    向后、向左、下降

    0

    上升、向右、向前

    5

    4

    3

    2

    1

    1

    2

    3

    4

    5

    1











    ×











    2











    ×

    ×

    ×

    ×

    ×

    ×

    3

    ×

    ×

    ×

    ×

    ×

    ×











    4













    ×

    ×

    ×

    ×

    ×

    5

    ×

    ×

    ×

    ×

    ×













    6

    ×

    ×

    ×

    ×

    ×



    ×

    ×

    ×

    ×

    ×

    7

    ×

    ×

    ×

    ×







    ×

    ×

    ×

    ×

    8

    ×

    ×

    ×











    ×

    ×

    ×

    9

    ×

    ×















    ×

    ×

    10

    ×



















    ×

    11









    ×

    ×

    ×









    12









    ×



    ×









    13







    ×

    ×



    ×

    ×







    14





    ×

    ×

    ×



    ×

    ×

    ×





    15



    ×

    ×

    ×

    ×



    ×

    ×

    ×

    ×



    16























    17























    18























    19























    20























    21



    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    22





    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    23







    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    24









    ×

    ×

    ×

    ×

    ×

    ×

    ×

    25















    ×

    ×

    ×

    ×

    26

















    ×

    ×

    ×

    27



















    ×

    ×

    28

    ×

    ×

    ×

    ×



    ×

    ×

    ×

    ×

    ×

    ×

    29

    ×

    ×

    ×





    ×

    ×

    ×

    ×

    ×

    ×

    30

    ×

    ×

    ×

    ×





    ×

    ×

    ×

    ×

    ×

    31

    ×

    ×

    ×







    ×

    ×

    ×

    ×

    ×

    32

    ×

    ×









    ×

    ×

    ×

    ×

    ×

    33





    ×

    ×

    ×



    ×

    ×

    ×

    ×

    ×

    34







    ×

    ×



    ×

    ×

    ×

    ×

    ×

    1. 触头元件分合程序汇总表 表3
    1. 分合号

    控制器档位

    向后、向左、下降

    0

    上升、向右、向前

    5

    4

    3

    2

    1

    1

    2

    3

    4

    5

    35









    ×



    ×

    ×

    ×

    ×

    ×

    36







    ×





    ×

    ×

    ×

    ×

    ×

    37





    ×







    ×

    ×

    ×

    ×

    ×

    38

    ×

    ×

    ×









    ×

    ×

    ×

    ×

    39

    ×

    ×











    ×

    ×

    ×

    ×

    40

    ×















    ×

    ×

    ×

    41

    ×

















    ×

    ×

    42

    ×

    ×

    ×





    ×

    ×

    ×

    ×





    43

    ×

    ×







    ×

    ×

    ×

    ×





    44

    ×









    ×

    ×

    ×







    45











    ×

    ×

    ×







    46











    ×

    ×

    ×







    47











    ×

    ×









    48













    ×

    ×

    ×





    49















    ×

    ×





    50

















    ×





    51















    ×







    52













    ×









    53









    ×

    ×

    ×

    ×







    54







    ×

    ×



    ×

    ×

    ×





    55









    ×



    ×

    ×







    56









    ×











    ×

    57







    ×

    ×

    ×







    ×

    ×

    58























    59























    60























    61

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×



    62

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×





    63

    ×

    ×

    ×

    ×

    ×

    ×

    ×

    ×







    64

    ×

    ×

    ×

    ×

    ×

    ×

    ×









    65

    ×

    ×

    ×

    ×















    66

    ×

    ×

    ×

















    67

    ×

    ×



















    68

    ×

    ×

    ×

    ×

    ×

    ×



    ×

    ×

    ×

    ×

    1. 续表3
    1. 分合号

    控制器档位

    向后、向左、下降

    0

    上升、向右、向前

    5

    4

    3

    2

    1

    1

    2

    3

    4

    5

    69

    ×

    ×

    ×

    ×

    ×

    ×





    ×

    ×

    ×

    70

    ×

    ×

    ×

    ×

    ×





    ×

    ×

    ×

    ×

    71

    ×

    ×

    ×

    ×

    ×







    ×

    ×

    ×

    72

    ×

    ×

    ×

    ×

    ×









    ×

    ×

    73

    ×

    ×

    ×

    ×

    ×



    ×

    ×

    ×





    74

    ×

    ×

    ×

    ×

    ×



    ×

    ×







    75

    ×

    ×

    ×

    ×

    ×



    ×









    76

    ×

    ×

    ×

    ×

    ×





    ×







    77

    ×

    ×

    ×

    ×

    ×







    ×



    ×

    78

    ×

    ×

    ×

    ×









    ×

    ×

    ×

    79

    ×

    ×

    ×

    ×











    ×

    ×

    80

    ×

    ×

    ×













    ×

    ×

    81

    ×

    ×

















    ×

    82





    ×

    ×

    ×

    ×





    ×

    ×

    ×

    83





    ×

    ×

    ×

    ×







    ×

    ×

    84







    ×

    ×

    ×











    85





    ×

    ×

    ×

    ×











    86







    ×

    ×

    ×











    87









    ×

    ×











    88





    ×

    ×

    ×













    89





    ×

    ×

    ×













    90





    ×

















    91







    ×















    92









    ×

    ×











    93







    ×

    ×

    ×











    94





    ×

    ×

    ×

    ×

    ×









    95







    ×

    ×

    ×











    96

    ×









    ×











    97

    ×

    ×







    ×

    ×









    98























    99























    100























    1. 触头分合程序表
    1. 基本规格

    档位

    触头元件数量

    触头分合程序②

    下降向左向右

    上升向右向前

    401

    5

    6

    4

    1、6、5、4

    501

    3

    3

    5

    1、4、5、7、8

    502



    4

    5

    52、51、50、27、4

    601

    3

    3

    6

    1、6、4、5、7、8

    602

    1

    1

    6

    1、1、92、62、92、52

    603

    2

    2

    6

    1、1、4、51、5、91

    604

    3

    3

    6

    1、95、5、4、66、30

    605

    3

    3

    6

    14、4、13、5、13、12

    606

    2

    2

    6

    1、13、91、5、4、1

    607

    4

    4

    6

    1、65、4、5、8、9

    701

    3

    3

    7

    1、6、4、5、7、8、1

    702

    4

    4

    7

    1、6、4、5、7、8、9

    801

    1

    1

    8

    1、1、92、52、92、52、92、52

    802

    5

    5

    8

    1、6、4、5、7、8、9、10

    1001

    4

    4

    10

    1、2、3、4、5、4、5、7、8、9

    1002

    5

    5

    10

    1、4、5、4、5、65、65、8、9、10

    1003

    1

    1

    10

    1、12、92、52、92、52、3、3、1、3

    1101

    4

    4

    11

    1、6、5、4、5、4、7、8、9、1、12

    1102

    3

    3

    11

    1、65、4、4、11、66、91、30、38、8、6

    1201

    4

    4

    12

    1、71、71、71、39、9、5、71、47、3、85、23

    1202

    4

    4

    12

    1、63、64、78、27、6、77、4、45、26、80、9

    1203

    5

    5

    12

    1、6、4、5、7、8、9、10、12、1、5、4

    1204

    3

    3

    12

    1、14、4、5、70、78、26、47、66、4、49、77

    1205

    5

    5

    12

    1、6、5、4、5、4、65、25、8、7、9、10

    1206

    5

    5

    12

    1、6、5、4、2、4、28、61、42、43、44、96

    1207

    4

    4

    12

    1、23、24、38、81、6、37、5、85、66、40、9

    1208

    4

    4

    12

    1、6、66、4、4、93、90、67、24、38、40、9

    1209

    4

    3

    12

    1、6、5、26、5、4、26、78、40、8、23、23

    1210

    4

    4

    12

    1、6、24、38、8、80、66、34、66、85、5、4

    1211

    4

    3

    12

    1、6、5、4、30、38、66、87、40、5、65、31

  1. 注①:触头分合程序栏中的数字为表3中的分合号
  2. 使用及维修 8.1主令控制器应用安装螺钉固定,然后将手柄用力下推,自锁装置自动脱开,即可操作手柄。 8.2按照触头元件分合程序,分别逐档操作控制器,观察触头的分合是否与触头分合程序相符,如有不符,应予以调整或更换凸轮。 8.3在通电前必须检查电动机和电阻器有关电气系统的接线是否正确,接地是否可靠。 8.4通电后应细心检查电动机运行情况,若有差异立即切断电源,待查明原因后方可继续通电。 8.5主令控制器应按以下要求经常检查维修: a、所有螺钉联接部分必须紧固,特别是触头接线螺钉; b、磨擦部分应经常保持一定的润滑; c、触头工作表面应无明显的熔斑,烧熔的部位可用细锉刀精修理,不允许使用砂纸; 8.6损坏的零件要及时更换。
海拔高度不超过2000米,周围空气温度不高于 40℃,不低于-5℃,24小时内的小时内的平均温度不超过 35℃。
安装地点空气清洁,大气相对湿度在周围*高温度为40℃时不超过50%,*湿月的平均温度为25℃时平均*大相对湿度为90%,并考虑到由于温度变化发生在产品表面上的凝露。

注:为了更方便用户对现有设备电气的维修及更新,特别设计了用lk18-10kl/702交流主令控制器替代
