产品名称: mz10同期表
产品型号: mz-10
产品展商: 其它品牌
产品价格: 0.00 元
折扣价格: 0.00 元
会员价格: 0.00 元
关注指数:980
产品文档: 无相关文档

简单介绍

mz10同期表适用于直流电路中电流、电压的测量主要是为各种交、直流输、配电系统的高、低压开关柜、电源柜、控制柜以及各种电控装置做仪表盘配套使用.


mz10同期表  的详细介绍

mz10同期表主要是为各种交、直流输、配电系统的高、低压开关柜、电源柜、控制柜以及各种电控装置做仪表盘配套使用.




mz-10单、三相同步指示器使用方法说明书


一、         mz-10额定使用电压为100v,频率为50hz。


二、         将mz-10的接钱柱a、b(三相为a、b、c)按仪表所附接线图,用导线连接在待并发电机的a、b、(三相为a、b、c)端,将a。、b。接线柱用导线连接在己正常运行的电网上,在仪表的a。、b。与a。、b。接线柱间按接线图接一双刀单闸开关。


三、         在使用开始前,请断开a。、b。,完成此步骤后可开动待并发电机,并调整待并发电机的转速及电压,同时观察mz-10频率差和电压差表,使仪表的指针基本上指向刻度的零位。


四、         将双刀单闸开关扳向a。、b。端,同时观察mz-10中间的s表的转向速度,并继续调整待并发电机的转速及电压,使频率差及电压差电表指针均指向零位,此时mz-10中间的s表将非常缓慢的旋转,在指针指向同步点时,即可将待并发电机与己运行电网并网运行。当完成并网后,请断开双刀单闸开关。

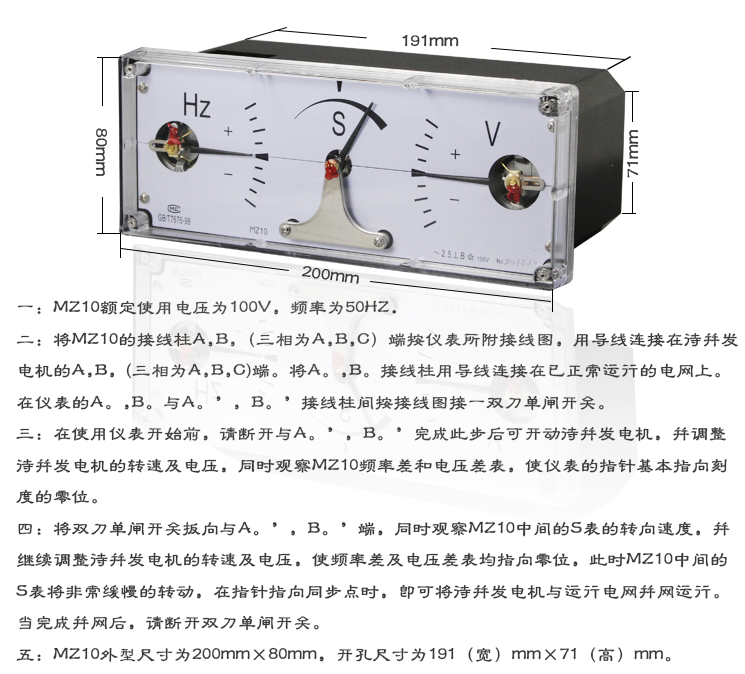

mz-10正面尺寸:200*80mm,安装开孔尺寸:191(宽)*71(高)mm。



主要技术参数:


名称                                    常用规格                                     备注


交流电流表   a                          0.5-50a                            直接接通

                 a                     10/5a-800/5a                       经电流互感器通次级电流

                 k                     1ka-10ka                             经电流互感器通次级电流

交流电压表  v                     10v-600v                              直接接通

                kv                   1kv-35kv                              经电流互感器通次级电流 100v


直流电流表    μa,ma       50μa-500μa 1ma-500ma         直接接通

                  a                             1a-15a                         直接接通

                  a                             15a-750a                     外附分流器75mv

                  ka                            1ka-3ka                       外附分流器75mv

直流电压表     v                             3v-600v                       直接接通

                   kv                          1kv-3kv                       外附定值电阻


频率表           hz                     45-55hz 36v 100v              2.5级

                                              127v 220v 380v

功率表        w、var            100v 380v 380-380kv           经电压互感器二次电压 100v                                          100v 5a 5-10ka/5a



功率因数表 cosφ       cos φ =0.5-1-0.5 100v                    2.5级

                               5a 220v/5a 380/5a



mz10同期表mz-10  三相100v 单相100v


海拔高度不超过2000米。
周围空气温度不高于 40℃,不低于-5℃,24小时内的小时内的平均温度不超过 35℃。
安装地点空气清洁,大气相对湿度在周围*高温度为40℃时不超过50%,*湿月的平均温度为25℃时平均*大相对湿度为90%,并考虑到由于温度变化发生在产品表面上的凝露。

注:为了更方便用户对现有设备电气的维修及更新,特别设计了用mz10同期表替代
如果你希望了解更多的mz10同期表内容,如产品详细说明,价格,维修更换等相关内容,请联系凯发k8一触即发。
