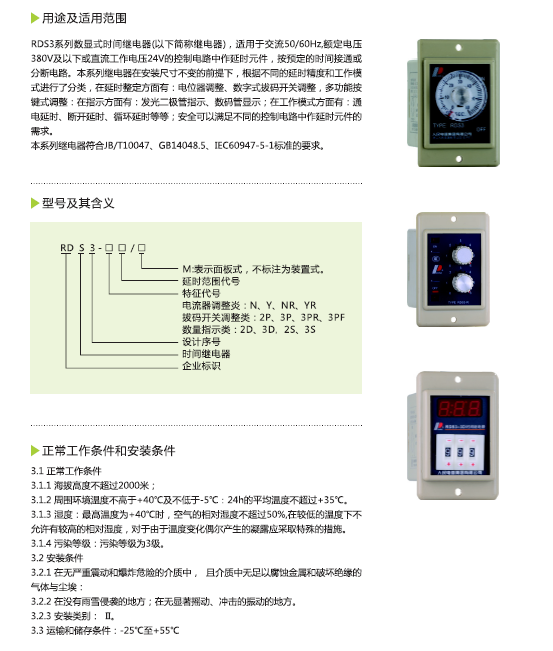

rds3-n数显式时间继电器(以下简称继电器)，适用于交流50/60hz,额定电压380v及以下或直流工作电压24v的控制电路中作延时元件，按预定的时间接通或分断电路。本系列继电器在安装尺寸不变的前提下，根据不同的延时精度和工作模式进行了分类，在延时整定方面有：电位器调整、数字式拔码开关调整，多功能按键式调整：在指示方面有：发光二极管指示、数码管显示；在工作模式方面有：通电延时、断开延时、循环延时等等；**可以满足不同的控制电路中作延时元件的需求。本系列继电器符合jb/t10047、gb14048.5、iec60947-5-1标准的要求。

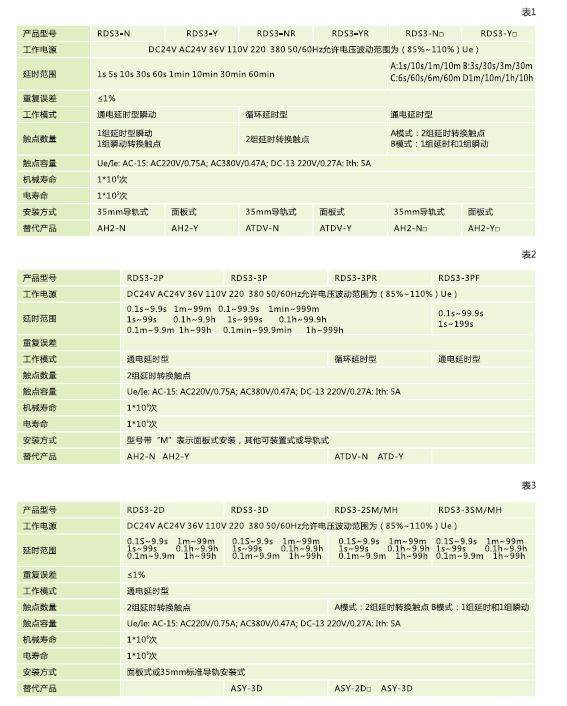

主要技术数据
产品型号	rds3-n	rds3-y	rds3-nr	rds3-yr	rds3-n□	rds3-y□
工作电源	dc24v ac24v 36v 110v 220 380 50/60hz允许电压波动范围为（85%～110%）ue）
延时范围	1s 5s 10s 30s 60s 1min 10min 30min 60min				a:1s/10s/1m/10m b:3s/30s/3m/30m c:6s/60s/6m/60m d1m/10m/1h/10h
重复误差	≤1%
工作模式	通电延时型瞬动		循环延时型		通电延时型
触点数量	1组延时型瞬动 1组瞬动转换触点		2组延时转换触点		a模式：2组延时转换触点 b模式：1组延时和1组瞬动
触点容量	ue/ie: ac-15: ac220v/0.75a; ac380v/0.47a; dc-13 220v/0.27a: ith: 5a
机械寿命	1*10⁶次
电寿命	1*10⁵次
安装方式	35mm导轨式	面板式	35mm导轨式	面板式	35mm导轨式	面板式
替代产品	ah2-n	ah2-y	atdv-n	atdv-y	ah2-n□	ah2-y□

产品型号	rds3-2p	rds3-3p	rds3-3pr	rds3-3pf
工作电源	dc24v ac24v 36v 110v 220 380 50/60hz允许电压波动范围为（85%～110%）ue）
延时范围	0.1s～9.9s 1m～99m 0.1～99.9s 1min～999m 1s～99s 0.1h～9.9h 1s～999s 0.1h～99.9h 0.1m～9.9m 1h～99h 0.1min～99.9min 1h～999h			0.1s～99.9s 1s～199s
重复误差
工作模式	通电延时型		循环延时型	通电延时型
触点数量	2组延时转换触点
触点容量	ue/ie: ac-15: ac220v/0.75a; ac380v/0.47a; dc-13 220v/0.27a: ith: 5a
机械寿命	1*10⁶次
电寿命	1*10⁵次
安装方式	型号带“m”表示面板式安装，其他可装置式或导轨式
替代产品	ah2-n ah2-y		atdv-n atd-y

产品型号	rds3-2d	rds3-3d	rds3-2sm/mh	rds3-3sm/mh
工作电源	dc24v ac24v 36v 110v 220 380 50/60hz允许电压波动范围为（85%～110%）ue）
延时范围	0.1s～9.9s 1m～99m 1s～99s 0.1h～9.9h 0.1m～9.9m 1h～99h	0.1s～9.9s 1m～99m 1s～99s 0.1h～9.9h 0.1m～9.9m 1h～99h	0.1s～9.9s 1m～99m 1s～99s 0.1h～9.9h 0.1m～9.9m 1h～99h	0.1s～9.9s 1m～99m 1s～99s 0.1h～9.9h 0.1m～9.9m 1h～99h
重复误差	≤1%
工作模式	通电延时型
触点数量	2组延时转换触点		a模式：2组延时转换触点 b模式：1组延时和1组瞬动
触点容量	ue/ie: ac-15: ac220v/0.75a; ac380v/0.47a; dc-13 220v/0.27a: ith: 5a
机械寿命	1*10⁶次
电寿命	1*10⁵次
安装方式	面板式或35mm标准导轨安装式
替代产品		asy-3d	asy-2d□ asy-3d
