djs-1跳闸回路监视继电器用于电力系统继电保护及各种自动控制线路中，以增加保护和控制线路中的触点数量及触点容量。
djs－1型跳闸回路监视继电器
1 用途
djs－1型跳闸回路监视继电器可连续监视继电器中的跳闸回路。并对下列情况产生报警。
a）dc电源消失。
b）跳闸线圈及其引线发生故障。
c）断路器辅助接点的故障。
d）监视继电器本身的故障。
2 工作原理
该继电器由一个电磁型辅助继电器和一个提供返回延时的rc回路组成。在继电器线圈回路中串接一个发光二极管，当跳闸回路完好时则发光二极管亮(辅助继电器在动作状态)。

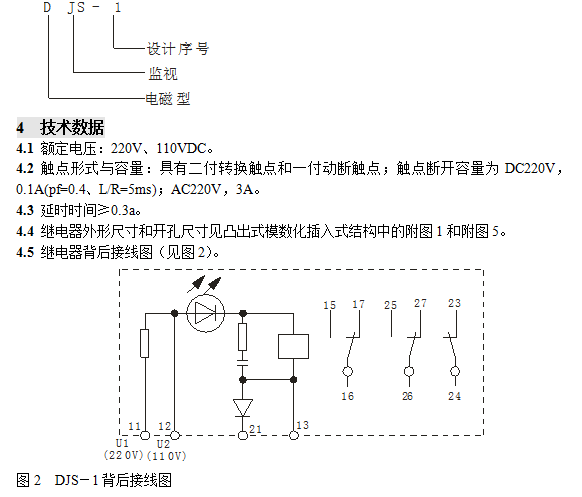

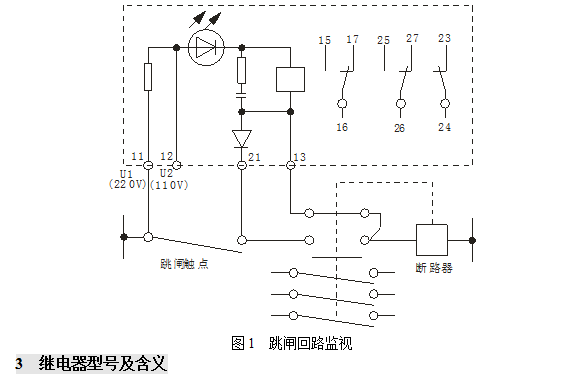

当断路器处在“合闸”状态(参阅图1)，有电流通过发光二极管、辅助继电器线圈、断路器辅助触点，流到跳闸线圈，一旦这个回路开路或直流电源消失，辅助继电器经一段延时时后返回，并通过它的触点给出报警信号。
若保护继电器动作跳闸，它的跳闸接点将djs－1继电器短接，经过一定时间(断路器跳闸时间)后断路器断开。它的辅助接点亦就转换，保护继电器跳闸接点返回而断开，本继电器通过断路器另一辅助触点恢复供电。
该继电器中的辅助继电器在下列时间内处于动作状态：
(1)保护继电器跳闸触点闭合到断路器跳闸。
(2)断路器辅助触点转换到保护继电器触点断开。
这是通过rc电路实现的，使辅助继电器延时后返回，假使断路器失灵则保护继电器跳闸触点保护闭合的时间长于继电器延时时间，因而djs－1将给出报警信号。
海拔高度不超过2000米。 周围空气温度不高于 40℃，不低于-5℃，24小时内的小时内的平均温度不超过 35℃。 安装地点空气清洁，大气相对湿度在周围*高温度为40℃时不超过50%，*湿月的平均温度为25℃时平均*大相对湿度为90%，并考虑到由于温度变化发生在产品表面上的凝露。 注：为了更方便用户对现有设备电气的维修及更新，特别设计了用djs-1跳闸回路监视继电器替代 如果你希望了解更多的djs-1跳闸回路监视继电器内容，如产品详细说明，价格，维修更换等相关内容，请联系凯发k8一触即发。
