jjky-30检漏继电器是专门为低压配电屏配套而研制的产品。本装置既可以单独使用，也可以与低压选漏装置配套使用。单独使用时为快速检漏继电器，动作时间≤30ms（1kω接地时），与选漏装置配套使用时延时300ms动作。装置分1140v、660v、380v、127v四个电压等级。
一．概述
jjky-30型检漏继电器适用于井下矿用一般型柜体或地面低压柜中性点不接地系统。
二．技术指标
漏电动作电阻值 1140v 20kω±20%
660v 11kω±20%
380v 7 kω±20%
127v 2 kω±20%
动作时间：不延时：1140v、660v、380v、127v ≤30ms（1kω接地时）
延时 ： 1140v、660v、380v、127v 300~400ms（1kω接地时）
三．装置工作原理
jjky-30型检漏继电器工作原理见图：分别由变压器t1、主板、电源板、三相电抗器sk、滤波器lpq、、kω表、试验电阻r14及试验按钮an等组成。
t1为控制变压器，有127v、220v、380v、660v电压等级。其副边绕组为70v、19v、3.6v三个绕组。70v绕组经b1全桥整流，c1滤波，d1、d2、d3、r1、q1串联稳压在直流64v，作电网检测电流使用；19v副绕组经全桥b2整流、c2滤波、u2稳压形成 15v直流电源供线路使用
当电网接地或经r14人为接试验时，直流电流经滤波器lpq、三相电抗器sk、电网、主接地极zd或辅接地极fd、kω表、取样电阻r1返回检测电源负极，并使r1左端电位下降到一定值。
主板u1a、r2、rw1组成比较器。当r1左端电位下降到定值时，比较器负输入端电位低于正输入端，输出端变为 14v，当处于延时状态时，k1-2闭合向c3充电300ms，不延时状态时，k1-2断开，c3不充电，u1b正输入端高于负输入端，输出 14v将可三极管q2导通，使1zj、2zj、3zj、4zj有电吸合，3zj-1常开接点闭合使漏电指示灯rd亮，3zj-2常开接点闭合使1-4zj继电器自保，4zj常闭接点打开三抗中性点以防开关不动作时烧坏滤波器、1zj、2zj输出两组常开常闭接点。当人工处理完事故后，按一下复位按钮an1，rd指示灯灭，1-4zj继电器释放，开关可以合闸。k2控制变压器t1或开关电源输入。当两台变压器并联使用时，须断开一台检漏继电器。

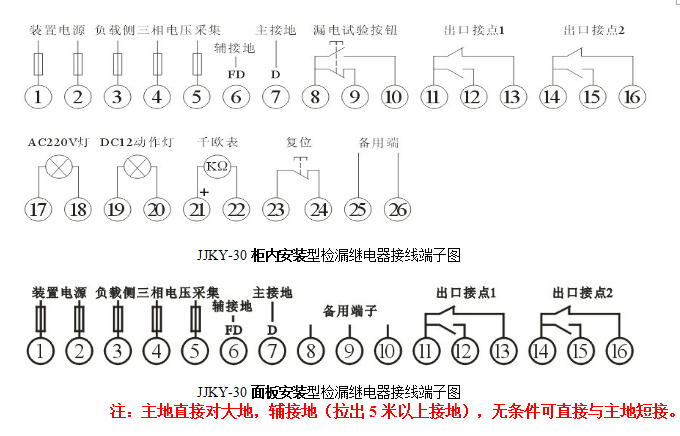

后排端子共引出13根线，分别为主电源（1140v、660v、380v、127v）接线，控制电源（660v、380v、220v、127v）接线，主、辅接地极，两组（或一组）常开、常闭接点。当主电路接触器脱扣线圈容量较大时，可两组常开并联使用或两常闭串联使用，增加可靠性。
漏电时把三相电抗器中性点打开时，千欧表指示返回不代表漏电已解除。

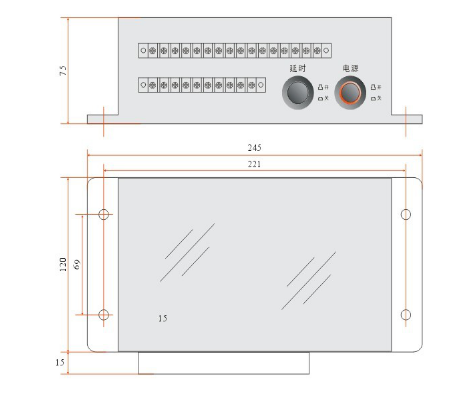

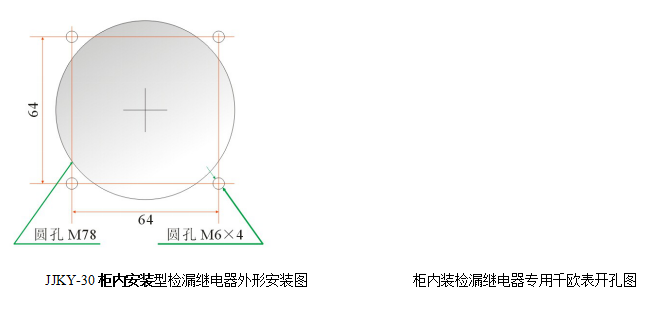

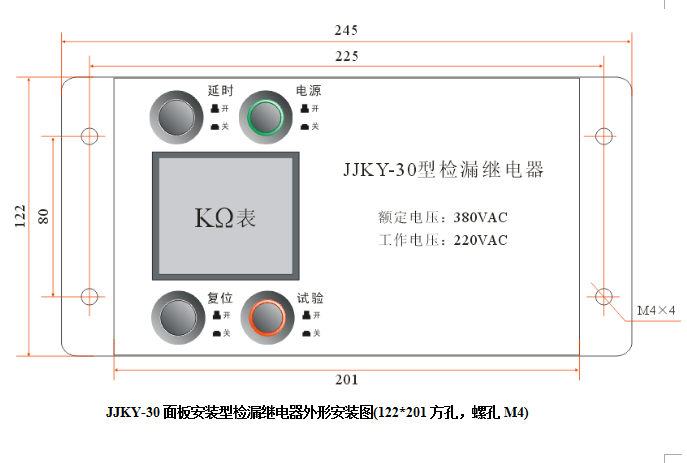

端子排、屏开孔尺寸及jjky-30外形见各图。
（三）检漏继电器及选漏装置的试验
1：检漏继电器的试验：
a：检漏继电器只是用于中性点不接地系统电网，中性点接地电网需加隔离变压器隔离；
b：每个电网只允许安装一台检漏继电器，如电网中安装有其它类型检漏继电器则会造成装置误动或不能正常工作；
c：装置主接地极和辅助接地极接地完好。
d：动作后，及时切除故障或关闭该电源，以免长时间发热损坏。
