hht3-u/22全隔离单相交流调压模块采用阻燃工程塑料外壳，环氧树脂灌封，单列直插式线路板焊接式安装，标准模数化尺寸。
hht3-u/22全隔离单相交流调压模块

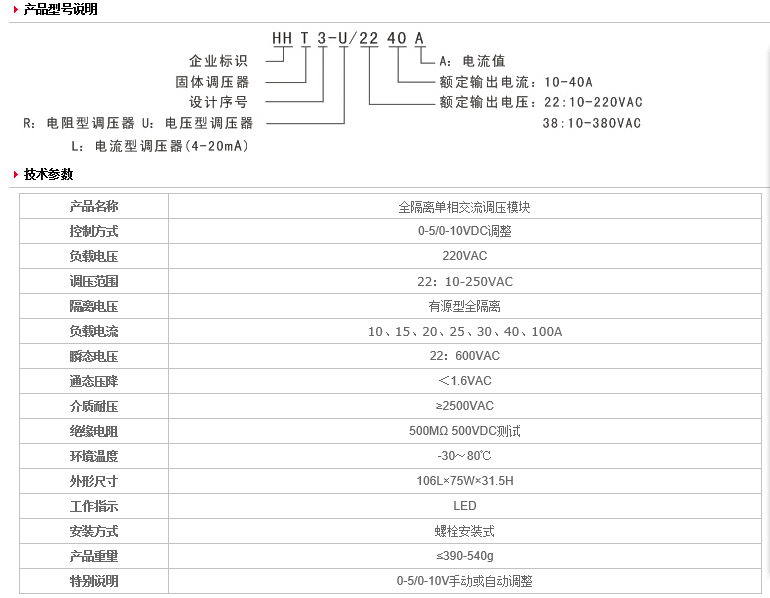

产品说明：
产品控制方式：电压型调压器（全隔离）
产品系列名称：全隔离单相交流调压模块10-100a
产品型号规格：hht3-u/22
输入控制电压：0-5/0-10vdc调整
输出负载电压：22：10-250vac
输出负载电流：10、15、20、25、30、40、100a
产品特点
1、产品均按qzxl.10013-2000企业标准,符合gb/t14048.4-2000和14048.5-2001国标制造；
2、元器件进厂经过严格的筛选，严格的工艺要求及检测手段；
3、双向可控硅移相输出，调节范围宽；
4、内置阻容吸收，瞬态保护工作更可靠；
5、输入与输出光电隔离，有利于实现弱电对强电的控制；
6、螺纹引出端接线，具有结构强度高，耐冲击，抗震动性强；
7、产品体积小巧，耐震、防潮、防爆、防腐蚀等；
8、100%负载电流老化试验，通过欧共体ce认证，国际iso9000认证，3c认证。
产品简介
全隔离单相交流调压模块（以下简称调压模块）是集随机型固体继电器，随机型ssr移相触发器和同步变压器（做为模块内部电源变压器）于一体制造而成。其原理是：在同步电压作用下（此同步电压还做为模块的工作电压）经同步相位检测，移相，触发，可以用0-5vdc或0-10vdc信号自动控制或电位器手动控制，产生移相的触发信号，去触发相应的器件（可控硅）以达到移相调压的目的。使用时仅需外接一只电位器，即可实现交流电功率的调节，电压型调压器只需输入0-5vdc（或0-10vdc）电压手动调整或自动调整。在许多场合中可以代替笨重的接触式调压器。产品广泛应用于石油化工仪器设备，食品机械，包装机械，纺织机械，舞台灯光进行功率、电压、温度、亮度、速度等摸拟量的调节。

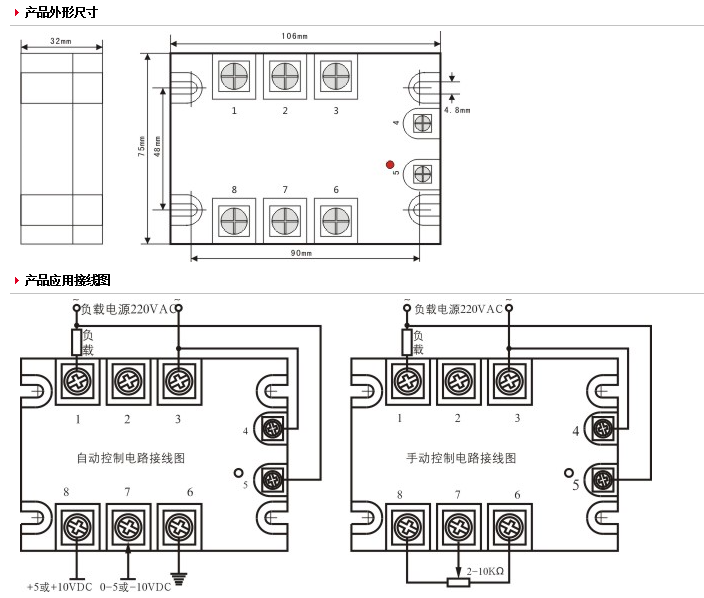

各端子功能的简介：
1、3为输出端，即相应于随机型固体继电器的输出端，输出电压设有220vac和380vac两个规格2端为空在本调压模块上不作它用。4、5为模块内部同步变压器的初级，分220vac和380vac两种规格：220vac规格的模块允许使用在170-240vac范围的电网上，380vac规格的模块允许使用在300-400vac范围的电网上4、5不分同明端。(常用为220vac的)6com端为内部地,7con为输入控制端,8为内部产生5v或10v电源，只供电位器手动控制时用1、3、4、5的高压部分和6、7、8的低压部分为全隔离。
典型应用：
1、工业设备温度控制
2、白炽灯调光
3、阻性加热元件
4、传送带速度控制
5、电磁振动送料机
6、以及其他手动、自动功率调节场合
不适合的场合：
1、交流电动机控制
2、三相电动机控制
3、需要完整正弦波输入的应用
4、需要过零输出的应用
5、容性负载以及整流电路
6、不能承受由调相引起射频干扰的场合
**注意事项
1、阻性负载时，选取的电流等级宜大于等于2倍的负载额定电流。
2、测试0-10v控制固体调压器时，负载务必选择25w以上的灯泡。
3、使用在感性负载时，必须在输出端并接一压敏电阻，取值为负载电压的1.6-1.9倍。
4、负载电流高于10a时必须使用散热器，40a以上加风扇强冷或水冷。
5、过载保护：输出端负载串接入≤20ms，快速熔断丝，取值为负载实际电流的1.5倍。
