cdgd船用变压器： cdgd-5kva cdgd-7.5kva cdgd-10kva cdgd-15kva cdgd-20kva cdgd-25kva cdgd-30kva cdgd-35kva cdgd-40kva cdgd-45kva cdgd-50kva cdgd-60kva cdgd-75kva

一、产品概述

所有的船用（海洋平台用）变压器均按iec92号出版物要求进行设计制造，经中华人民共和国船舶检验局型式认可，并指定为国家替代进口产品，系中船总公司部优产品。

二、结构特点

1、防水式（cdgs）
● 铁芯采用上等冷轧硅钢带卷制而成，并经特殊工艺处理以降低空载电流和空载损耗。
● 线圈为b或f或h级绝缘。
● 铁芯与线圈外表用环氧树脂浇注成一体，具有严密的防水防潮性能。
● 电缆引入可通过变压器顶部的接线盒方便的接线。
2、防滴式（cdgd，csgdⅱ、ⅲ，csgd，csd，psgd）
● 铁芯采用上等冷轧硅钢片精心叠制而成，能牢固地固定绕组，在使用条件下振动减至*小。
● 绕组由漆包线、玻璃丝包线或复合绝缘导线绕制而成，绝缘等级为b、f或h级。
● 变压器箱体由上等钢板制成，结构上既充分考虑到空气流通，又能有效地防止鼠类进入内部。
● 接线板及接线柱在变压器箱体内部，引入电缆可方便地通过箱体左侧或右侧的填料函接到接线板上。

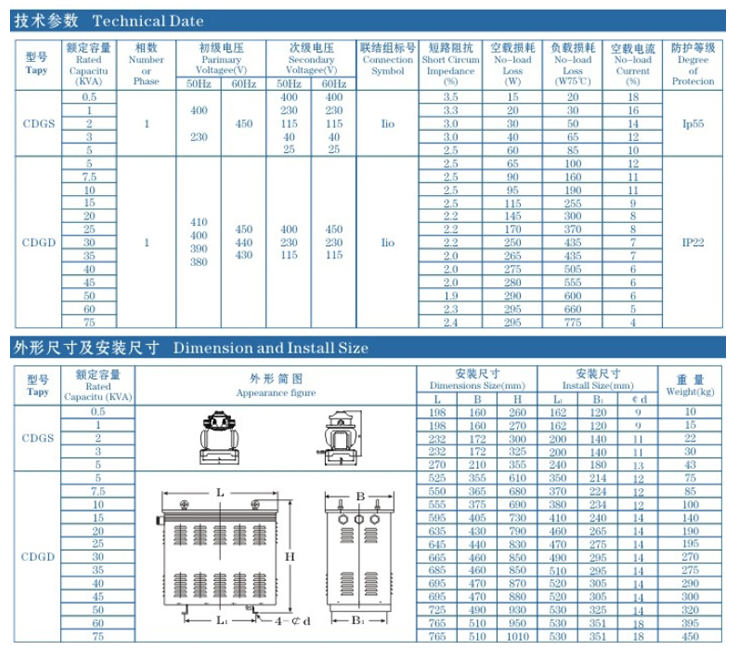

三、技术参数及外形尺寸

>> 技术参数

型号	额定容量 (kva)	相数	初级电压(v)		次级电压(v)		联结组标号	短路阻抗 (%)	空载损耗 (w)	负载损耗 (w75℃)	空载电流 (%)	防护等级
型号	额定容量 (kva)	相数	50hz	60hz	50hz	60hz	联结组标号	短路阻抗 (%)	空载损耗 (w)	负载损耗 (w75℃)	空载电流 (%)	防护等级
cdgs	0.5	1	400 230	450	400 230 115 40 25	450 230 115 40 25	lio	3.5	15	20	18	ip55
	1							3.3	20	30	16
	2							3.0	30	50	14
	3							3.0	40	65	12
	5							3.5	60	85	10
cdgd*	5	1	(410)** 400 (390) (380)	450 (445) (440)	400 230 115	450 230 115	lio	2.5	65	100	12	ip22
	7.5							2.5	90	160	11
	10							2.5	95	190	11
	15							2.5	115	255	9
	20							2.2	145	300	8
	25							2.2	170	370	8
	30							2.2	250	435	7
	35							2.0	265	435	7
	40							2.0	275	505	6
	45							2.0	280	555	6
	50							1.9	290	600	6
	60							2.3	295	660	5
	75							2.4	295	775	4
	80							3	490	900	3
	90							3	510	980	3
	100							3	550	1080	3
csd psgd	3	3	(410) 400 (390)	450 (445) (440)	400 230 115	450 230 115	yyno or ydll or ddo	3.5	60	90	13	ip22 ip23
	5							3.5	95	135	11
	10							3.5	140	250	10
	16							3.5	175	365	8
	20							3.5	200	440	7
	25							3.5	240	460	6
	30							3.5	280	535	5
	40							3.5	290	580	4
	50							3.5	290	920	3
	63							3.5	340	1050	3
	80							3.5	390	1150	2
	100							3.5	460	1540	2
	125							3.5	520	1830	2
	160							3.5	580	2170	2
	200							3.5	650	2500	2
	250		400	450				3.5	890	3000	1.9
	300							4.0	1350	3600	1.8
	400							4.0	1450	3700	1.8
	500							4.0	1500	4300	1.7
	630		3300 6600 10000 35000	±3×2.5% ±2×2.5% ±5%	400	440		5.5	1800	7150	1.6
	800							5.5	2050	8450	1.3
	1000							5.5	2350	9890	1.3
	1250							5.5	2820	11700	1.3
	1600							6.5	3300	12420	1.3
	2000							6.5	4470	16150	1.3
	2500							6.5	5400	19350	1.3
	3150							8	6400	23200	1.3

备注：*cdgd可用于组合成csgdⅱ（一个箱体内3只单相变压器）或csgdⅲ（一个箱体内4只单相变压器），性能参数参照cdgd。**括号内数字表示分接电压

外形尺寸及安装尺寸

型号	额定容量 (kva)	外形简图	外形尺寸 (mm)			安装尺寸 (mm)			重量 (kg)
型号	额定容量 (kva)	外形简图	l	b	h	l1	b1	￠d	重量 (kg)
cdgs	0.5		190	160	260	162	120	9	10
	1		198	160	270	162	120	9	15
	2		232	172	300	200	140	11	22
	3		232	172	325	200	140	11	30
	5		270	210	355	240	180	13	43
cdgd	5		465	325	510	350	214	12	75
	7.5		490	335	580	370	224	12	85
	10		495	345	590	380	234	12	100
	15		535	375	630	410	240	14	140
	20		575	400	690	460	265	14	190
	25		585	410	730	470	275	14	195
	30		605	430	750	490	295	14	270
	35		625	430	750	510	295	14	275
	40		635	440	770	520	305	14	290
	45		635	440	780	520	305	14	300
	50		665	460	830	530	325	14	320
	60		665	470	850	530	351	18	395
	75		665	470	910	530	351	18	450
	80		680	480	930	540	360	22	460
	90		690	480	1000	540	360	22	530
	100		710	490	1080	540	360	22	610
cdgdⅱ	15	一个箱体内三只单相变压器	890	525	515	620	390	12	230
	22.5		890	530	570	620	395	12	270
	30		935	535	590	680	410	14	305
	45		1140	620	640	800	470	14	425
	60		1200	640	700	820	500	14	540
	75		1200	660	760	820	510	18	570
	90		1410	760	790	900	618	18	800
	105		1410	760	790	900	618	18	815
	120		1425	760	810	900	618	18	865
	135		1425	760	810	900	618	18	900
	150		1575	780	880	1000	618	22	970
	180		1575	810	880	1000	634	22	1180
	225		1575	810	930	1000	634	22	1340
	240		1600	820	930	1020	640	22	1380
	270		1620	820	1000	1040	650	22	1590
	300		1630	830	1080	1040	650	22	1900
cdgdⅲ	15	一个箱体内四只单相变压器	1100	525	515	260	390	12	305
	22.5		1100	530	570	260	395	12	355
	30		1155	535	590	270	410	14	405
	45		1410	620	640	330	470	14	570
	60		1480	640	700	360	500	14	740
	75		1480	660	760	360	510	18	770
	90		1740	760	790	450	618	18	1070
	105		1740	760	790	450	618	18	1090
	120		1760	760	810	450	618	18	1100
	135		1760	760	810	450	618	18	1200
	150		1960	780	880	500	618	22	1290
	180		1960	810	880	500	634	22	1580
	225		1960	810	930	500	634	22	1790
	240		1980	820	930	510	640	22	1840
	270		2020	820	1000	520	650	22	2120
	300		2050	830	1080	520	650	22	2500

外形尺寸及安装尺寸（ip22、ip23）

型号	额定容量 (kva)	外形简图	外形尺寸 (mm)			安装尺寸 (mm)			重量 (kg)
型号	额定容量 (kva)	外形简图	l	b	h	l1	b1	￠d	重量 (kg)
csd	3		475	340	430	270	220	12	60
	5		505	350	495	290	230	12	78
	10		595	370	540	330	260	12	115
	16		650	390	540	360	270	12	135
	20		655	400	540	370	280	12	155
	25		675	400	585	390	280	12	175
	30		720	410	600	410	310	12	185
	40		750	410	650	440	310	13	235
	50		810	430	720	470	340	13	275
	63		810	430	720	470	340	13	300
	80		860	460	830	480	370	13	360
	100		860	480	830	510	350	18	400
	125		990	570	975	560	425	22	550
	160		1090	595	1015	620	440	22	600
	200		1090	615	1100	620	460	22	700
	250		1160	680	1130	660	520	22	1050
	300		1240	740	1160	710	610	22	1150
	400		1550	830	1500	1020	720	24	1800
	500		1760	960	1540	1020	850	24	1860
	630		1850	1400	1950	1300	900	26	2760
	800		1950	1400	2100	1300	900	26	2975
	1000		2000	1500	2100	1350	1000	26	3530
	1250		2000	1500	2100	1350	1000	26	3990
	1600		2050	1500	2200	1350	1000	26	4735
	2000		2250	1500	2400	1450	1000	26	5950
	2500		2400	1500	2600	1450	1000	26	6685
	3150		2500	1600	2800	1500	1100	26	7540

p-海洋平台用、c-船用、d-单相、s-三相、g-干式、d-防滴式
