ls110-a船用电流表采用国家标准g b / t 7 6 7 6 – 1 9 9 8，该标准等同国际电工委员会标准iec51（第四版）部分指标优于日本工业标准j i s c 1 1 0 2。仪表使用环境条件等同采用iec60092-504《船舶电气设备—504篇专辑：控制和测量仪表》和中华人民共和国船舶检验局《船用电工电子产品型式试验规程》。ls110-a电流表 ls110-v电压表

ls110-a外形尺寸：110*110 开孔直径尺寸:101mm 圆形直径：101mm

张丝机芯结构

本系列电表测量机构为磁电系张丝支承，转动部分无磨擦，工作可靠，抗机械冲击性能高。

有效值测量电路和一体化结构

交流电流、电压表，采用有效值测量，可正确测量电流、电压；有功及无功功率表，采用集成化时间分割乘法器，因而工作可靠,测量精度高。仪表一体化结构，为仪表安装及接线提供了方便。

规格齐全及完整的成套性

本系列电表具有完整的成套性（见品种一览表），具有许多特种仪表。如：扩展表、过载表、单一刻度表双重字、彩色刻度盘（红绿色线、色带、色字）、控制信号指示仪表和特殊单位符号仪表等，特别是在不平衡电路中使用的三相4线制仪表，填充了国内的空白。

仪表工作频率

除无功功率表﹑功率因数表外，其余品种均为50hz﹑60hz通用。

仪表测量精度高、转角大

交直流电流表﹑电压表为1.5级，特殊订货可做到1.0级；有功及无功功率表为1.5级；45～55hz的频率表为0.5级，功率因数表为2.5级。

仪表转角达250°

通用技术性能

项目	特性参数
技术标准	gb/t7676–1998 iec60092 - 504
精度等级	见品种一览表
使用温度	–10℃～ 55℃
指针转角	250°（同步表360°）
安装位置	垂直（⊥）
仪表正面尺寸	96×96mm 72×72mm
耐电压	电路与外壳：ac2000v/1分钟
耐冲击	50g
外壳材料	表壳、表盖：阻燃abs 端子板：阻燃聚碳酸酯

仪表品种与规格

品名		型号		动作原理	等级	规格代号	备注
品名		96×96mm	72×72mm	动作原理	等级	规格代号	备注
直流电流表		51c5-a	61c14-a	磁电系张丝支承	1.5 (1.0)		51l5-w-36 51l5-var-35 51l5-var-36 51l5-cosф-35 51l5-cosф-36 61l14-w-36 61l14-var-35 61l14-var-36 61l14-cosф-35 61l14-cosф-36 规格为外附变换器
直流电压表		51c5-v	61c14-v	磁电系张丝支承
交流电流表		51l5-a	61l14-a	有效值整流方式
交流电压表		51l5-v	61l14-v	有效值整流方式
有功功率表	单相	51l5-w	61l14-w	时间分割乘法器式	1.5	-31
	三相3线（不平衡）	51l5-w	61l14-w			-35
	三相4线（不平衡）	51l5-w	61l14-w			-36
无功功率表	单相	51l5-var	61l14-var	时间分割乘法器式	1.5	-31
	三相3线（电压平衡）	51l5-var	61l14-var			-33
	三相3线（不平衡）	51l5-var	61l14-var			-35
	三相4线（不平衡）	51l5-var	61l14-var			-36
功率因数表	单相	51l5-cosφ	61l14-cosφ	相位鉴别式	2.5	-31
	三相3线（平衡）	51l5-cosφ	61l14-cosφ	相位鉴别式		-33
	三相3线（不平衡）	51l5-cosφ	61l14-cosφ	时间分割乘法器式		-35
	三相4线（不平衡）	51l5-cosφ	61l14-cosφ	时间分割乘法器式		-36
频率表		51l5-hz	61l14-hz	微分式	0.5
三相同步表		51t5-s	61t14-s	回转磁场可动铁片式	—

说明：备注中数字为区别不同技术规格的代号，用户有特殊要求按非标仪表处理。

直流电流、电压表规格表

型号	名称	单位	量限	备注
51c5-a 61c14-a	直流电流表	μa	500, ±250, ±500	直通 61c14-a没有带δ符号值的量限
		ma	1, 2, 3, 5, 7.5, 10, 15, 20, 30, 50, 75, 100, 150, 200, 300, 500, 750, ±1, ±1.5, ±2.5, ±3, ±5, ±7.5, ±10, ±15, ±20, ±25, ±30, ±50, ±75, ±100, ±150, ±200, ±250, ±300, ±500, ±750
		a	1, 1.5, 2, 3 ,5, 7.5, 10, δ15,δ20,δ25,δ30, ±1,±1.5,±2,±3,±5,±7.5,±10 δ±15,δ±20,δ±25,δ±30
			7.5, 10, 15, 20, 30, 50, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750, ±7.5,±10,±15,±20,±30,±50, ±75, ±100, ±150, ±200, ±250, ±300, ±400, ±500, ±600, ±750	外附分流器（75mv）

		ka	1, 1.5, 2, 2.5, 3, 4, 5, 6, ±1,±1.5,±2,±2.5,±3,±4,±5,±6
51c5-v 61c14-v	直流电压表	mv	50, 60, 75, 100,150,200,300,500,750, ±50, ±60, ±75, ±100, ±150, ±200, ±300, ±500, ±750	直通
		v	1, 2, 3, 5, 7.5, 10, 15, 20, 30, 50, 75, 100,150,200,250,300, 500,600, ±1, ±3, ±5, ±7.5, ±10, ±15, ±20, ±30, ±50, ±75, ±100, ±120, ±150, ±200, ±250, ±300, ±600，	直通
		v	750, ±750	外附定值电阻器（1ma）
		kv	1, 1.5, 2, 3 ±1, ±1.5, ±2, ±3	外附定值电阻器（1ma）

交流电流、电压表规格

型号	名称	单位	量限			备注
51l5-a 61l14-a	交流电流表	a	0.3, 0.5, 1, 1.5, 2, 3, 5, 6, 7.5, 10, △15, △30			直通 61l14-a没有带△符号的量限
			10,15,20,30,40,50,60,75,100,150,200, 300,400,500,600,750,800,900,1000			通过ct接入（二次电流为5a，1a或0.5a）
		ka	1.5, 2, 2.5, 3, 5, 6, 7.5, 8, 10,15,20,25,30			通过ct接入（二次电流为5a，1a或0.5a）
		a	0.5,1,1.5,2,3,5			2,3,5,6倍过载直通
		全部经ct接入仪表可供2，3，5，6倍过载表（过载表过载部分刻度标明过载部分中点和满度两点）
51l5-v 61l14-v	交流电压表	v		50, 60, 75, 100, 150, 250,300,450,500,600			直通
		v		pt变比	满量程		通过pt接入（二次电压为100v）
				380v/100v 3kv/100v 6kv/100v 10kv/100v 35kv/100v 66kv/100v 110kv/100v 220kv/100v 330kv/100v 500kv/100v 750kv/100v	450v 3.5kv 7.5kv 12kv 45kv 80kv 150kv 300kv 400kv 600kv 900kv

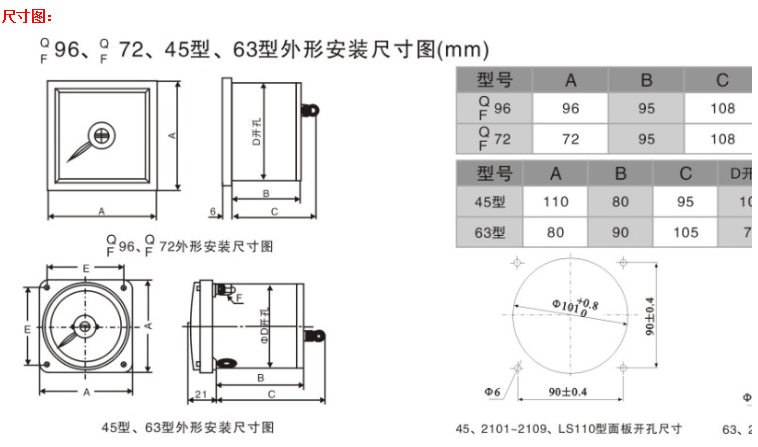

q（f）96船用表系列：

安装尺寸：96*96mm    开孔尺寸：92*92mm
q（f）72船用表系列
安装尺寸：72*72mm    开孔尺寸：68*68mm
45l8船用表系列
安装尺寸：110*110mm   开孔直径尺寸:101mm     圆形直径：101mm
63l1船用表系列
安装尺寸：80*80mm     开孔直径尺寸：71mm     圆形直径：71mm
外形尺寸96x96mm f96，q96, ls96，51l4, 51l5，51l6, 51t6, 51c4 51c5 51c6），（外形72x72mm f72，q72，61l13，61l14, 61t13, 61c13, 61c14），（外形110x110mm 45l8，45l9, ls110， 45c8， 45c9，2101，2102，2103，2104，2105，2106，2107，2108，2109, 45t9, ），（外形80x80mm 63l1，63l2，63l10，63l18，63l19, 63c18， 63c19, 63c1, 63c2, ls80, 2181, 2182, 2183，2185，2186，2187，2188，2189），45d1，45c1，13d1，13c1，45c3，45l1，63c11，63c7，63l7，62c12，69c7，69l7，84c2，84l2 型等系列安装式电表。及jdb-2交流电网绝缘电阻监测报警器；zdb-24型直流电网绝缘电阻监测报警器，电子式同步指示器（sm表）和dmf-1同期脉冲发送装置；ngj-1逆功率继电器；db-a多功能保护装置；mpmi多功能电力监测仪；thjdg4-0.5th型船用电压互感器。
适用于船舶、工矿、移动电站、火车机车、石油等环境恶劣的场所，此仪表可扩展品种及非电量的测量批示、还可替代进口表

结构特征
本系列仪表是磁电系轴尖、轴承结构。交流仪表是在直流表上外附晶体管整流电路装置而成，仪表消耗功率小。（现有张丝和游丝两种）
由于指针具有250度的偏转度，又采用了透明有机玻璃表盖，能获得宽广清晰的读数。
主要技术性能
环境条件：-25～ 40℃(交流表0～ 40℃）
相对湿度：25％～80％
耐机械力性能：能承受加速度为150m/ s及冲击频率每分钟80-120次，历时2小时的运输震。
耐压：交流50hz，2000v，历时1分钟。
重量：小于1kg
工作位置：垂直（⊥）使用。

专业生产船用仪表型号有：f96，q96，51l5，51l6，f72，q72，61l13，61l14，45l8，45l9，2101，2102，2103，2104，2105，2106，2107，2108，2109，63l1，63l2，63l10，63l18，63l192182，2185，2186，2187，2188，2189，45d1，45c1，13d1，13c1，45c3，45l1，63c11，63c7，63l7，62c12，69c7，69l7，84c2，84l2型等系列安装式电表。

海拔高度不超过2000米。
周围空气温度不高于 40℃，不低于-5℃，24小时内的小时内的平均温度不超过 35℃。
安装地点空气清洁，大气相对湿度在周围*高温度为40℃时不超过50%，*湿月的平均温度为25℃时平均*大相对湿度为90%，并考虑到由于温度变化发生在产品表面上的凝露。
注：为了更方便用户对现有设备电气的维修及更新，特别设计了用ls110-a船用电流表替代
如果你希望了解更多的ls110-a船用电流表内容，如产品详细说明，价格，维修更换等相关内容，请联系凯发k8一触即发。
