简单介绍

jl-151/1电流继电器用于电力系统继电保护及各种自动控制线路中,以增加保护和控制线路中的触点数量及触点容量。 jl-151/1 jl-152/1 jl-153/1 jl-152/2


jl-151/1电流继电器  的详细介绍

jl-151/1电流继电器用于电力系统继电保护及各种自动控制线路中,以增加保护和控制线路中的触点数量及触点容量。
 电流继电器:
jl-151/1 jl-152/1 jl-153/1 jl-152/2


1、用途

jl-150系列电流继电器(以下简称继电器)采用集成电源原理构成,它克服了原来电磁型电流继电器触点易抖动、工作噪音大、动作值及返回系数难调、运输后动作值易变等缺点。可代替dl-30dl-7电磁型电流继电器。它的性能优越于jl-30系列电流继电器,不需要专门的直流辅助电源来作为继电器的工作电源,方便了用户,同时又节约了直流电源的维护开支。

该继电器体积小、功耗低、可靠性高、抗干扰性能强,具有良好的抗震性,并可节约大量原材料,减少工作量,大大降低了劳动强度,该继电器的推广使用具有重大的经济效益和社会效益。

该继电器用于电机、变压器和输电线的过负荷和短路保护线路中,作为启动元件。

主要功能包括:

a) 有动作指示信号;

b)具有电源监视信号;

c)过电流动作;

d)采用数字式拨轮开关来整定定值。

2、基本结构

继电器采用cj-1jl-150/1)和jk-1jl-152/2)壳体,前盖材料为透明的有机玻璃,可清楚地观察到继电器的动作准备情况(发光管指示)以及整定值;卸下前盖,可方便地进行整定;拨出机芯,可方便的进行维护。

继电器可实现嵌入式安装(后接线)、凸出式安装(前接线或后接线)及拼装(后接线)。

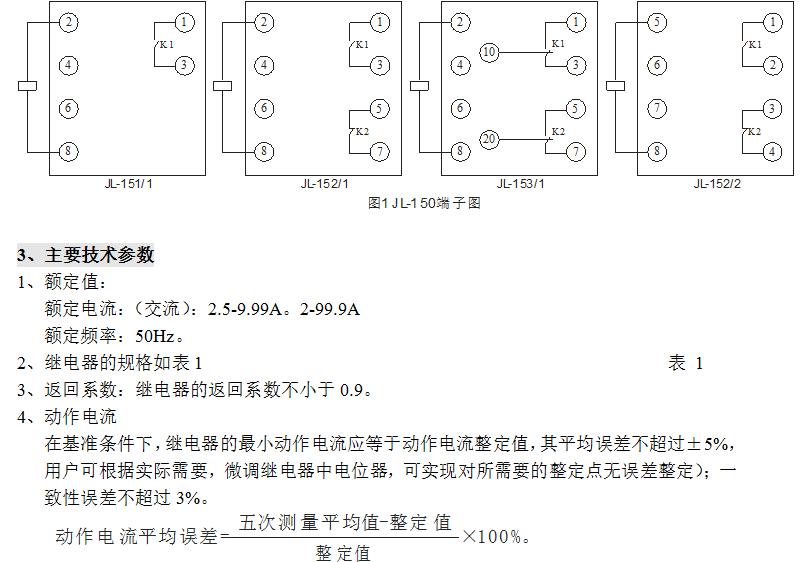

继电器端子示意图见图1


5、动作时间

   1.1倍整定值的动作时间不大于80ms,两倍整定值的动作时间不大于40ms

6、返回系数

   在基准条件下,任一整定点的返回电流与动作电流之比不小于0.9

7、功率消耗

继电器额定值在0.5a1a线圈串联时,功率消耗不大于1va;在电流为5a下,10a15a20a时,功率消耗不大于0.8va

8、触点性能

在电压不超过250v,电流不超过2a,时间常数为5ms±0.75ms直流电路中,断开容量为30w。在电压不大于250v,电流不大于2a,功率因数为0.4±0.1的交流回路中,继电器输出的触点的断开容量为150va。输出触点电路在上述规定的负荷条件下,继电器应能可靠动作与返回5×104次。

9、介质耐压

继电器导电部分对非带电金属部分及外壳之间,能耐受交流50hz2kv、历时1min的试验。

10、绝缘电阻

继电器各导电部分对外露的非带电金属部分及外壳之间,用开路电压为500v的仪器测量,其绝缘电阻应不大于300mω。

4、原理

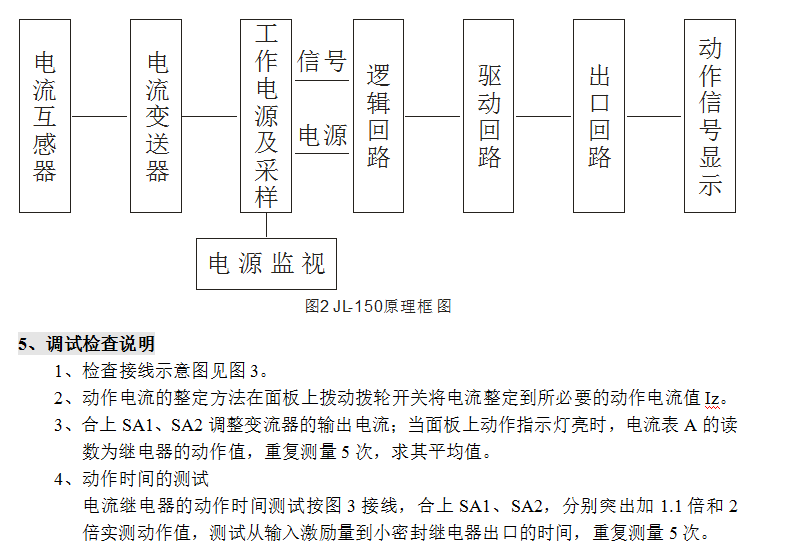

通过28端子(凸出式58)见图1,输入电流量,经隔离采样、整流滤波后与整定调节的基准电位进行比较,并将其信号送到驱动回路,出口继电器动作,并具有出口信号显示。原理图见图2








海拔高度不超过2000米。
周围空气温度不高于 40℃,不低于-5℃,24小时内的小时内的平均温度不超过 35℃。
安装地点空气清洁,大气相对湿度在周围*高温度为40℃时不超过50%,*湿月的平均温度为25℃时平均*大相对湿度为90%,并考虑到由于温度变化发生在产品表面上的凝露。

注:为了更方便用户对现有设备电气的维修及更新,特别设计了用jl-151/1电流继电器替代
