rlj-63f漏电继电器适用于电源系统中心点直接接地或不直接地的低压配电系统。是**使用的网改*新产品。该继电器的动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护，完全可替代过去llj-□f（s）、llj-□h（s）、jd1及jd3系列漏电继电器。
rlj-63f漏电继电器：
额定电压：660v 工作电压：220v
漏电动作电流：30-500ma
漏电动作时间：0.1s
电流：63a

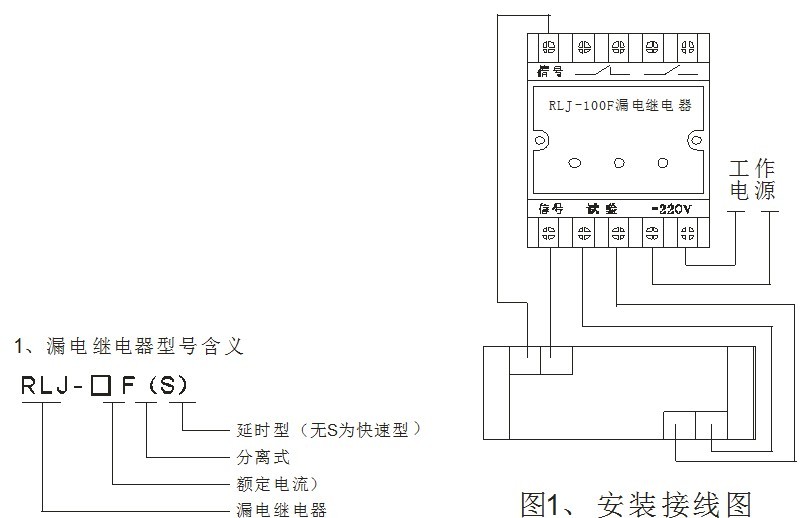

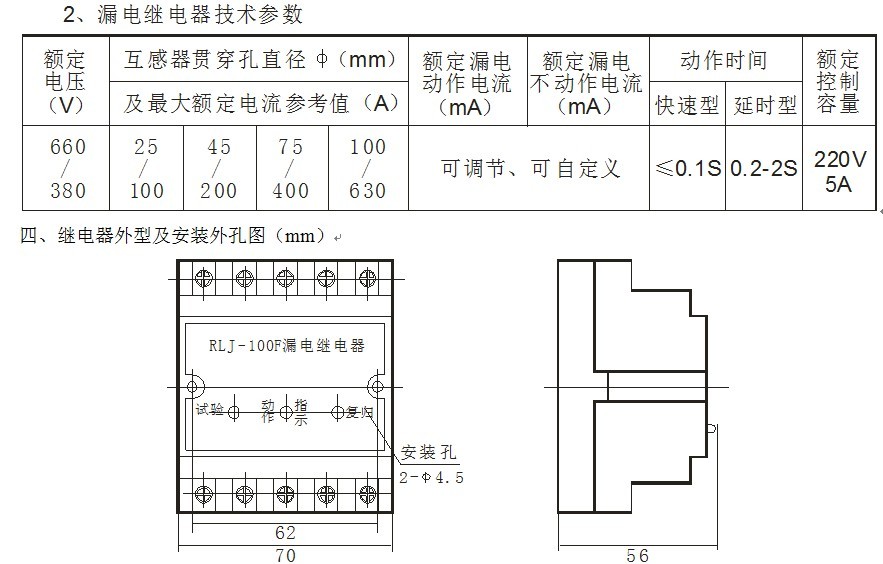

二、 工作原理 该继电器是电子式电流动作型漏电继电器，主要由零序电流互感器、电子线路、试验回路及出口继电器组成其工作原理如下： 接线如图（1），穿入主线路的零序互感器，在主线路没有漏电的情况下，矢量和等于零或极微，当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号，零序电流互感器的电路发生对地漏电时ia ib ic≠0。送入主机进行放大后， 检测漏电流是否超过整定值，并把结果送入执行机构来执行。此时零序电流互感器会产生一个感应信号，此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。试验回路由电阻与按钮等元件组成，按下试验按钮，有一电流流过互感器，相当于主线路有漏电电流，指示灯亮，出口继电器就应能动作。按下复归按钮，灯灭，出口继电器返回。 三、 型号含义及技术参数
