热电阻，灵敏度高，稳定性强，互换性以及准确性都比较好，但是需要电源激励，不能够瞬时测量温度的变化。工业用热电阻一般采用pt100，pt10，cu50，cu100，铂热电阻的测温的范围一般为零下200-800摄氏度，常用于电力、化工、注塑、包装、食品、孵化器、烤箱上面的测温。热电阻与热电偶区别：热电阻是电阻随温度变化的元件，而热电偶是热电势（电压）随温度变化的元件。一般热电阻用在低温，热电偶用在高温。

相对来说热电阻精度误差会小点，价格稍微高一点。并且引线可以不用补偿导线；而热电偶必须用热电偶补偿线

1、应用

通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的-200°c~500°c范围内液体、蒸汽和气体介质以及固体表面温度。

2、特点

··测温精度高；

··进口薄膜电阻元件，性能可靠稳定。

3、工作原理

热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。

4、常温绝缘电阻

热电阻在环境温度为15—35°c，相对湿度不大于80%，试验电压为10—100v（直流）电极与外套管之间的绝缘电阻>100mω。

5、测量范围及允差

型号	分度号	测温范围	精度等级	允许误差
wzp	pt100	-200- 500	a级	±(0.15 0.002) ltl
wzp	pt100	-200- 500	b级	±(0.30 0.005) ltl
wzc	cu50 cu100	-50- 100	---	±(0.30 0.005) ltl

6、接线盒形式

产品介绍:

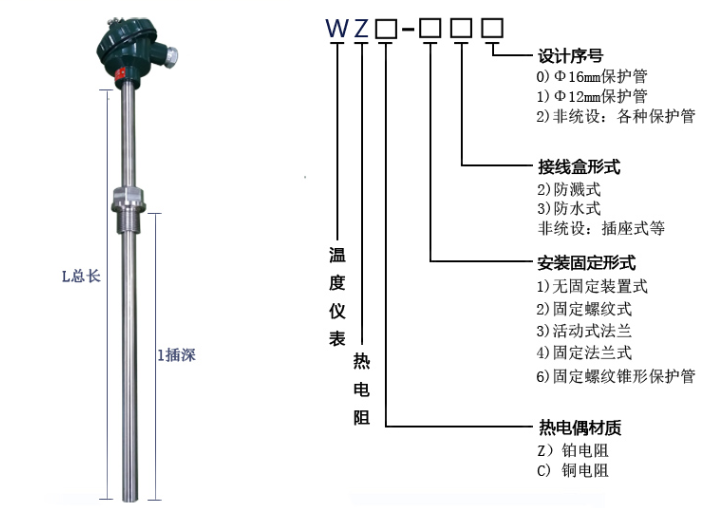

wz口系列装配式热电阻一般由感温元件、过渡引线、绝缘管、保护管、接线盒、安装固定装置等部分组成，通常与显示仪表、记录仪和电子调节器配套使用，它可以对－200~650℃范围内的液体、蒸气和气体介质以及固体表面的温度进行测量和调控。工业热电阻具有灵敏度高、稳定性好等特点而广泛应用。若配耐蚀保护管。还可以在腐蚀性介质中使用。
本所生产两大类装配热工业温度计：符合专业标准jb／t8622－1997（等效于国际电工委员会iec751－83标准）的pt100、pt10铂热电阻和符合专业标准jb／t8623－1997的cu50、cu100铜热电阻。
■ 主要技术指标● 装配热电阻量程规格

热电阻类虽	分度号	测温范围	精度等级及允差(℃)
wzp铂电阻	pt100	-200~500℃	a级：±(0.15 0.002︱t︱) b级：±(0.30 0.005︱t︱)
	pt10	-200~650℃
wzc铜电阻	cu50	-50~150℃	±(0.30 0.006︱t︱)
	cu100

注：︱t︱为湿度计实测湿度的优良值；
a级精度不适合于二级制，温度计应每年检定一次。

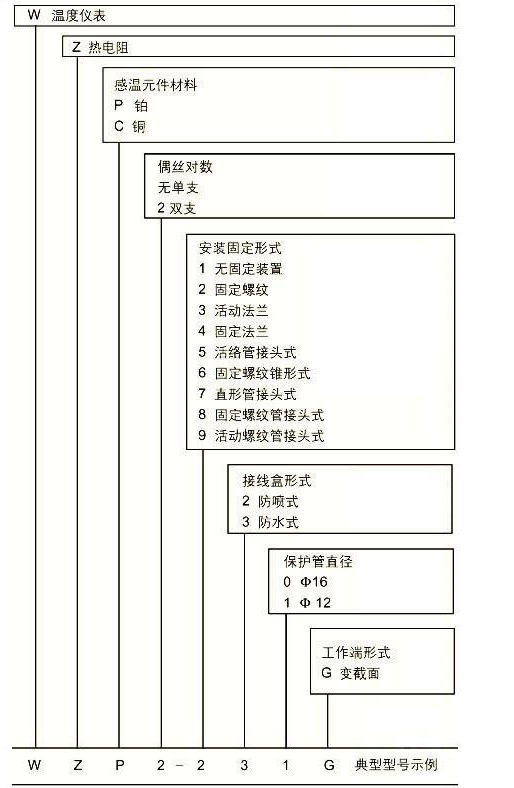

型号规格
a、无固定装置式热电阻

热电阻类别	产品型号	分度号	测温范围（℃）	直径 (mm)	热响应时间 τ0.5(秒)
单支铂电阻	wzp－120	pt100 (pt10)	-200~500 (-200~650)	φ16	＜90
	wzp－121			φ12	＜45
	wzp－130			φ16	＜90
	wzp－131			φ12	＜45
双支铂电阻	wzp2－120	pt100 (pt10)	-200~500 (-200~650)	φ16	＜90
	wzp2－121			φ12	＜45
	wzp2－130			φ16	＜90
	wzp2－131			φ12	＜45
铜热电阻	wzc－120	cu50 (cu100)	-50~150	φ12	＜120
铜热电阻	wzc－130	cu50 (cu100)	-50~150	φ12	＜120

注：括号内作特殊规格定货。
型号120、121为防溅接线盒，型号130、131为防水接线盒。
b．固定螺纹式电阻
固定螺纹式热电阻型号规格

热电阻类别	产品型号	分度号	测温范围（℃）	直径 (mm)	热响应时间 τ0.5(秒)
单支铂电阻	wzp－220	pt100 (pt10)	-200~500 (-200~650)	φ16	＜90
	wzp－221			φ12	＜45
	wzp－230			φ16	＜90
	wzp－231			φ12	＜45
双支铂电阻	wzp2－220	pt100 (pt10)	-200~500 (-200~650)	φ16	＜90
	wzp2－221			φ12	＜45
	wzp2－230			φ16	＜90
	wzp2－231			φ12	＜45
铜热电阻	wzc－220	cu50 (cu100)	-50~150	φ12	＜120
铜热电阻	wzc－230	cu50 (cu100)	-50~150	φ12	＜120

注：括号内作特殊规格定货。
型号220、221为防溅接线盒，型号230、231为防水接线盒。
一般m0＝27×2mm，如选用m0＝g3/4"的固定螺纹应特别注明，即wzp口－220a。

c．活动法兰式热电阻
活动法兰式热电阻型号规格

热电阻类别	产品型号	分度号	测温范围（℃）	直径 (mm)	热响应时间 τ0.5(秒)
单支铂电阻	wzp－320	pt100 (pt10)	-200~500 (-200~650)	φ16	＜90
	wzp－321			φ12	＜45
	wzp－330			φ16	＜90
	wzp－331			φ12	＜45
双支铂电阻	wzp2－320	pt100 (pt10)	-200~500 (-200~650)	φ16	＜90
	wzp2－321			φ12	＜45
	wzp2－330			φ16	＜90
	wzp2－331			φ12	＜45
铜热电阻	wzc－320	cu50 (cu100)	-50~150	φ12	＜120
铜热电阻	wzc－330	cu50 (cu100)	-50~150	φ12	＜120

注：括号内作特殊规格定货。
型号320、321为防溅接线盒，型号330、331为防水接线盒。

d、固定法兰式热电阻
固定法兰式热电阻型号规格

热电阻类别	产品型号	分度号	测温范围（℃）	直径 (mm)	热响应时间τ0.5(秒)
单支铂电阻	wzp-420	pt100 (pt10)	-200~500 (-200~650)	φ16	＜90
	wzp-421			φ12	＜45
	wzp-430			φ16	＜90
	wzp-431			φ12	＜45
双支铂电阻	wzp2-420	pt100 (pt10)	-200~500 (-200~650)	φ16	＜90
	wzp2-421			φ12	＜45
	wzp2-430			φ16	＜90
	wzp2-431			φ12	＜45
铜热电阻	wzc-420	cu50 (cu100)	-50~150	φ12	＜120
