wzpk-231温度传感器系列装配式热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
铠装热电偶wzpk-231 233 234 235 236 238铠装热电阻pt100铂电阻
wrnk wrek wzpk-231 236 pt100铠装热电阻k e型热电偶温度传感器
wzpk-136 wzp-620 wzpk-138 wzp-630 wzpk-233 wre-630 wzpk-231 wzpk-236 wzp-220
wzp-230装配式热电阻主要技术指标
测温范围和准确度
热电阻类别
测量范围℃
分度号
允许偏差△t ℃
wzp型铂电阻
-200～420
pt100
b级 允差±（0.3或 0.005︱t︱）
a级 允差±（0.15或 0.002︱t︱）
wzc型铜电阻
-150～100
cu50
-50～100℃ 允差±（0.30 6.0×10-3t）
注：式中“t”为感温元件的实测温度值。

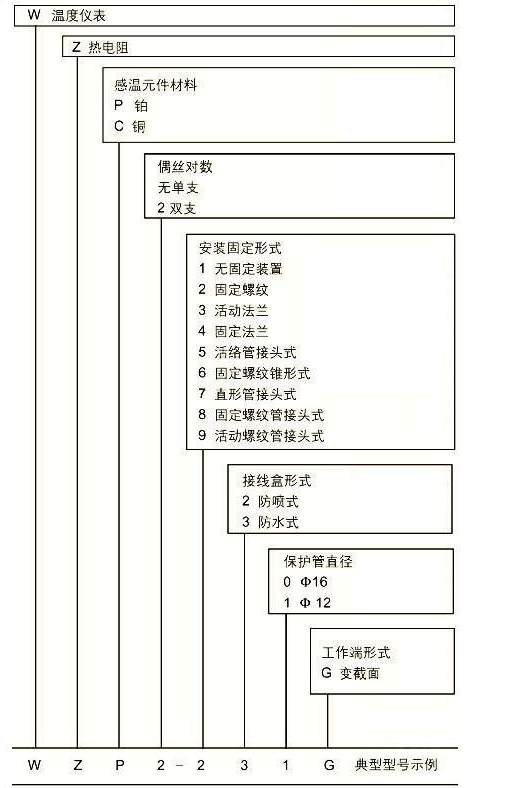

wzp-230装配式热电阻型号表示
w
z
规格
内容
p
铂电阻
c
铜电阻
热电阻材料
-
１
无固定装置式
２
固定螺纹式
３
活动式法兰
４
固定法兰式
６
固定螺纹锥形保护管式
安
装
固
定
形
式
2
防溅式
3
防水式
非统设：插座式，小接线盒式等
接线盒形式
0
φ16mm保护管
1
φ12mm保护管
非统设：各种规格保护管
设
计
序
号
□
热电阻感温元件100℃时的电阻值（r100）和它在0℃时的电阻值r0的比值：（r100/ r0）
分度号pt100: a 级 r0=100±0.06ω
b级 r0=100±0.12ω
分度号cu50： r0=50±0.05ω
热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间用t0.5表示。
热电阻公称压力
一般指在该工作温度下保护管所能承受的外压（静压）耐不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置放深度以及被测介质的流速和种类有关。
热电阻zui小置入深度
︱min＝︱元 15d
︱min－zui小可用置入深度
︱元－感温元件长度
d－保护管外径
自然影响
通过热电阻中测量电流5ma时，测得的电阻增量换算成温度值应不大于0.30℃。
绝缘电阻
常温绝缘电阻的试验电压可取直流10～100v任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100mω
工作原理
工业用热电阻分铂热电阻和铜热电阻两大类。
热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中 有温度梯度存在时，所测得温度是感温元件所在范围内介质层中的平均温度。
装配式热电阻主要由接线盒，保护管，接线端子，绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。
wzp型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示，记录和调节仪同时检测同一地点温度的场合。wzc型铜电阻的感温元件是一个铜丝绕组。
型号规格
统一设计型热电阻
无固定装置式热电阻
产品型号
保护管材料
直径dmm
热响应时间t0.5s
单支铂热电阻
wzp-120
(ba1、ba2)﹡
不锈钢
1cr18ni9ti
0cr18ni12m0ti
ф16
≤90
wzp-121
ф12
≤30
wzp-130
wzp-131
双支铂热电阻
wzp2-120
wzp2-121
≤45
wzp2-130
wzp2-131
铜热电阻
wzc-120
(g)﹡
-50～100
黄铜h62不锈钢1cr18ni9ti
≤120
wzc-130
注：1、打“﹡”分度号作特殊规格订货
2、型号120、121为防溅式接线盒，型号130、131为防水式接线盒。
热电阻长度规格
总长lmm
置深imm
300
350
400
450
550
650
900
1150
1400
1650
2150
150
200
250
500
750
1000
1250
1500
2000
225
75
100
固定螺纹式热电阻
wzp-220
不锈钢1cr18ni9ti不锈钢0cr18ni12m0ti
wzp-221
wzp-230
wzp-231
wzp2-220
wzp2-221
wzp2-230
wzp2-231
wzp-221a
wzp2-221a
wzc-220
wzc-230
wzc-220a
2、公称压力：10mpa
3、型号220、221为防溅式接线盒，型号230、231为防水式接线盒。
