产品名称: dy-31电压继电器
产品型号: dy-31
产品展商: 富继电气
产品价格: 0.00 元
折扣价格: 0.00 元
会员价格: 0.00 元
关注指数：4018
产品文档: 无相关文档

简单介绍

dy-31电压继电器在使用前应检查有无在运输中产生的损坏，即将继电器整定在**整定点上，用手将可动系统往磁极方向转动，然后放开，可动系统应当转回到原来位置，直到止挡。


dy-31电压继电器  的详细介绍
dy-31电压继电器

1 用途
dy-31系列电压继电器（以下简称继电器）用于继电保护线路中，作为过电压保护或低电压闭锁元件。
2 结构与工作原理

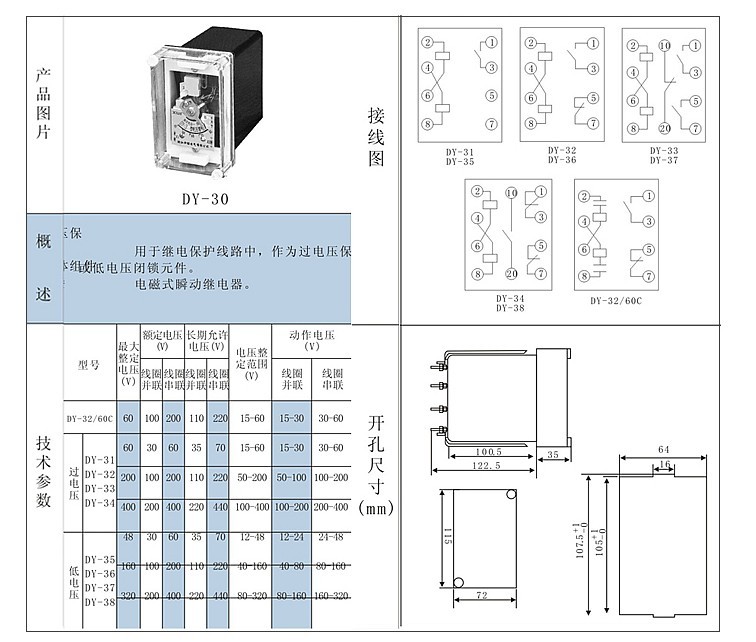

继电器采用jk－11k、h、q型壳体。其外形尺寸、背后端子及安装开孔图见附录3，背后端子接线图见图1。

图1 背后端子接线图


继电器是瞬时动作电磁式继电器。主要由铁芯、线圈、触点等部分组成。
对于过电压继电器，当电压升高至整定值（或大于整定值）时，继电器立即动作，动合触点闭合，动断触点断开。
对于低电压继电器，当电压降至整定值（或更低）时，继电器立即动作，动合触点断开，动断触点闭和。
dy－32/60c～34/60c为长期热稳定型过电压继电器。
3 技术要求
1. 继电器额定电压、整定范围、功率消耗、返回系数见表1。
2. 动作值极限误差
在基准条件下，继电器各整定值极限误差不超过±6%。
3. 动作值一致性
在基准条件下，继电器动作值的一致性不超过6 %整定值。
4. 温度变化引起的变差
在标称极限温度下，动作电压的变差不超过±5%整定值。
5. 动作时间
在1.1倍实测动作值时，过电压继电器的动作时间不大于0.12 s（对dy-32～34/60c不大于0.15 s）；在2倍实测动作值时，动作时间不大于0.04 s（对dy-32～34/60c不大于0.06 s）；低电压继电器在0.5倍实测动作值时，动作时间不大于0.15s。
6. 热性能
当周围环境温度为40℃时，继电器能在长期允许电压（见表1）下工作，无绝缘和其它元件损坏，其线圈温升不超过65℃。
7. 过载能力
当继电器的线圈并联时，在*小整定值处，使电压均匀地自1.05倍整定电压升至2.2倍整定电压时，继电器动合触点不应有不能工作的抖动。
8. 绝缘性能
a. 绝缘电阻不小于300mω。
b. 介质强度
继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kv（有效值）、50hz的交流电压历时1min的试验，而无绝缘击穿或闪络现象。
9. 动作可靠性
a. 在动作电压或返回电压下，继电器动作过程中的可动系统不应停滞在中间位置。
b. 当对线圈突然施加1.75倍的整定电压
激励量时，其动合触点应无抖动地闭合。c. 当无外来碰撞和振动，继电器的整定值整定在铭牌中部（或大于中部整定值）时，过电压继电器激励量为整定电压的0.6倍，继电器的动断触点应可靠地闭合，动合触点应可靠地断开；低电压继电器激励量不低于整定电压的1.5倍，继电器的动断触点应可靠地断开，在0.6倍的整定电压（或更低）时，继电器的动断触点应可靠地闭合。
10. 触点性能
a.     触点断开容量
在直流有感（τ= 5ms）回路，u≤250v，i≤2a，为50w；在交流（cosφ=0.4）回路，u≤250v，i≤2a，为250va。
b.     电寿命：5×102次。
c.     机械寿命为104次。
11. 重量约为1.5kg。

表 1
型 号
*大整定值（v）
额定电压（v）
长期允许电压（v）
整定范围（v）
*小整定值时功率消
耗（va）
返回系数
备注
线圈并联
线圈串联
线圈并联
线圈串联
dy-31～34
60
30
60
35
70
15～60
≤1
≥0.8
过
电
压
200
100
200
110
220
50～200
400
200
400
220
440
100～400
dy-32～34/60c
60
100
200
110
220
15～60
≤2
dy-35～38
48
30
60
35
70
12～48
≤1
≤1.25
低
电
压
160
100
200
110
220
40～160
320
200
400
220
440
80～320


4 调试方法
1. 继电器在使用前应检查有无在运输中产生的损坏，即将继电器整定在**整定点上，用手将可动系统往磁极方向转动，然后放开，可动系统应当转回到原来位置，直到止挡。
2. 继电器重新调整时，必须保证：
a. 可动系统的轴向活动量在0.15～0.25mm之间；
b. 动片和磁极间的气隙应均匀，在任何动作情况下，动片和磁极不应相碰；
c. 在动作过程中，可动系统不得停滞在中间位置；
d. 当指针由**刻度旋向*大刻度时，游丝各圈不得相碰；
e. 当触点在打开位置时，动静触点间总气隙不小于1.5mm；
f. 静触点片和***间的间隙为0.1mm～0.3mm。
3. 继电器*小整定值的调整，主要是改变游丝的反作用力的大小，*大整定值的调整主要是改变动片和磁极间的气隙等。
5 订货须知
订货时请指明产品型号、名称、规格及安装方式。
