产品名称: k8ak-ls导电式液位开关
产品型号: k8ak-ls
产品展商: 欧姆龙
产品价格: 0.00 元
折扣价格: 0.00 元
会员价格: 0.00 元
关注指数:3277
产品文档: 无相关文档

简单介绍

k8ak-ls导电式液位开关对产业设备、装置的水位控制的*佳选择,通过电路处理进行自我保持,能够选择输出的on或off的自我保持。 工作电阻10k~100kω的灵敏度可调型,适用于广泛的液体。 防止因波浪导致继电器接点抖动。 端子接线使用条形压接端子。 接线可采用单线2.5mm2×2根或1.5mm2、电线用条形压接端子×2根。 可作为无浮子开关使用。


k8ak-ls导电式液位开关  的详细介绍
k8ak-ls导电式液位开关对产业设备、装置的水位控制的*佳选择,通过电路处理进行自我保持,能够选择输出的on或off的自我保持。
工作电阻10k~100kω的灵敏度可调型,适用于广泛的液体。
防止因波浪导致继电器接点抖动。
端子接线使用条形压接端子。
接线可采用单线2.5mm2×2根或1.5mm2、电线用条形压接端子×2根。
可作为无浮子开关使用。
电源电压 型号规格
ac/dc24v k8ak-ls 24vac/dc
ac100~240v k8ak-ls 100-240vac



选装件(另售)

电极保持器



用途 供水管线等一般用途 空间有限时 固有电阻较低的液体 有安装精度要求时
型号 ps-3s/-4s/-5s
(还提供双线式)
ps-31
sus304、300mm
bf-1 bf-3/-5
外观
3240_lu_2_1
3240_lu_2_2
3240_lu_2_3
3240_lu_2_4





用途 耐高温/高压条件严苛时 有耐腐蚀性要求时 到水面的距离大时
型号 bs-1 bs-1t ph-1/-2
外观
3240_lu_2_6
3240_lu_2_7



电极棒

可以提供电极棒、连接螺母、锁定螺母以及固定螺钉的套件。

k8ak-ls 种类 5



用途 经净化的自来水、工业用水、排水 经净化的自来水、工业用水、排水、
较薄的碱性容器
型号 f03-60-sus304 f03-60-sus316



其它



项目 型号
保护盖(ps或bf用电极保持器)
3240_lu_4_1
f03-11
安装部(ps用电极保持器)
3240_lu_4_2
f03-12
分离器(防止电极接触)
3240_lu_4_3
f03-14 1p(1极)
f03-14 3p(3极)
f03-14 5p(5极)



导轨安装用另售件

支承导轨



型号
pfp-100n
pfp-50n




额定值



额定电压 ac24v或dc24v 50/60hz
ac100~240v 50/60hz
电极间的电压 5v p-p(约20hz)
消耗功率 ac/dc24v : 2.0va/1.1w以下
ac100-240v : 4.6va以下
工作电阻值 10kω~100kω(可调)
复位电阻值 250kω以下
响应时间 约0.1~10s(可调)
使用电缆的长度 100m以下(实施了完全绝缘处理后的600v 0.75mm2 3芯橡胶绝缘电缆)
led显示 pwr: 绿 ry: 黄
输出接点额定值 额定负载
阻性负载
ac250v 5a
dc30v 5a
接点电压的*大值 ac250v、dc30v
接点电流的*大值 5a
开关容量的*大值 1250va、150w
机械寿命 1,000万次以上
电气寿命(ac250v/dc30v 5a)5万次 (ac250v/dc30v 3a)10万次
使用环境温度 -20~ 60℃(不结冰、凝露)
储存温度 -25~ 65℃(不结冰、凝露)
使用环境湿度 相对湿度 25~85%(不凝露)
储存湿度 相对湿度 25~85%(不凝露)
海拔 2,000m以下
端子螺钉紧固扭矩 0.49n·m
外壳颜色 n1.5
外壳材质 pc abs
重量 约150g
安装 din导轨安装
外形尺寸 22.5(w)×90(h)×100(d)mm



性能



容许电压变化范围 额定电压的85%~110%
设置环境 ⅱ类设置、 2级污染
适用标准 en61010-1
**标准 en60664-1、ul508( recognition)、
韩国电波法(第10564号法律)、
正在申请csa、ccc。计划于2013年9月取得认证。
emc en61326-1
绝缘电阻 20mω以上
所有外部端子和外壳间
所有电源端子和所有输入端子间
所有电源端子和所有输出端子间
所有输入端子和所有输出端子间
耐压 ac2,000v 1分钟
所有外部端子和外壳间
所有电源端子和所有输入端子间
所有电源端子和所有输出端子间
所有输入端子和所有输出端子间
抗干扰 1,500v公共/标准电源端子
上升沿1ns矩形波 正负 脉冲宽度1μs/100ns
耐振动 振动频率10~55hz 加速度50m/s2
x、y、z各方向:5min×10次扫描
耐冲击 150m/s2 3轴6方向 各3次
但继电器接点时为100m/s2
保护结构 端子部 : ip20

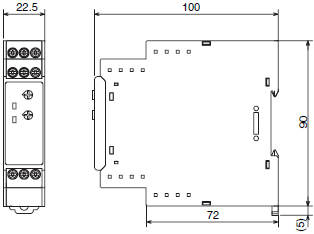

(单位:mm)

k8ak-ls

k8ak-ls 外形尺寸 1

导轨安装用另售件

支承导轨
pfp-100n
pfp-50n

k8ak-ls 外形尺寸 3

*()内为pfp-50n的尺寸。
