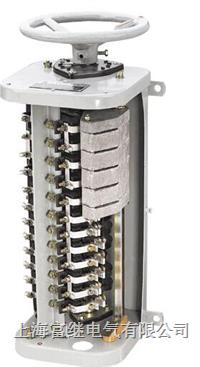

ktj1-50/3交流凸轮控制器主要用作起重机的交流电动机的起动，调速和换向。控制器的额定电流分为50安和80安，又按线路的不同分作数种，大部分的控制器都具有逆对称的电路，可用于起重机平移机构，亦可用于起重机的升降机构。 一.用途及分类. ktj1-50/3交流凸轮控制器/ktj1-50/3交流凸轮控制箱/ktj1-50/3交流凸轮开关 ktj1-50/1，ktj1-80/1，ktj1-80/3，ktj1-50/4，ktj1-50/6型控制器用作控制三相绕线式异步电动机。 ktj1-50/2，ktj1-50/5型控制器用作同时控制两台三相绕线式异步电动机。 ktj-50/3型控制器用作控制三相鼠笼式异步电动机。 三． 结构概述 控制器制成保护式，即借可卸的外罩以防止触及带电部分。 控制器的壳内装有凸轮元件（2），它由触头与动触头组成。凸轮元件装于角钢（5）上，绝缘支架（6）装上静触头（10）及接线头（11），动触头的杠杆（7）一端装上动触头（8），另一装上滚子（9），壳内还有由凸轮（4）及轴（3）构成的凸轮鼓。 分合转子电路或定子电路的凸轮元件的触头部分用石棉水泥弧室（13）间隔之，这些弧室被装于小轴（12）上，ktj1系列控制器的控制线路的凸轮元件和电力线路的凸轮元件除ktj1-50/5，ktj-80/1，ktj-80/3型之外其余皆相同。 欲使凸轮鼓停在需要的位置上，则靠定位机构来执行，定们机构由定位轮（14）定位器（15）和弹簧（16）组成。 操作控制器是借与凸轮鼓联在一起的手轮，引入导线经控制器下基座的孔穿入。 控制器可固定在墙壁、托架等的任何位置上，它有安装用的专用孔，躯壳上备有接地用的专用螺钉，手轮通过凸轮环而接地。 当转动手轮时，凸轮压下滚子，而使杠杆转动，装在杠杆上的动触头也随之转动。 继续的转动杠杆则触头分开。 关合触头以相反的次序转动手轮而进行之，凸轮离开滚子后，弹簧将杆顶回原位。 动触头对杠杆的转动即为触头的超额行程，其作用为触头磨损时保证触头间仍有必须的压力。 五． 安装及维护 起动起重机机构之前，必须检查控制器，电动机，电阻器，控制柜行程开关和制动电磁铁的联结是否正确，必须检查控制器接地的可靠性，然后**其上的灰尘，用干抹布擦干净表面，可能的话用压缩空气吹净它，清洁后小心地接上电源进行起动，并查明其原因，检查线路制动情况和机构是否卡绊等等，检查了机构运转的方向和控制器的转动方向准确后，再在负载的情况下试验机构。 升降机构或平移机构的电动机在控制器上升或下降（向前或向后）的**位置时即开动，控制器转到**位置时，机构的运动应该已开始了。 电动机开始运转至速度达到稳定以后，控制器方可换到下一位置，也就是大约经过1秒钟时间，当由一个位置过渡到另一位置时，冲击电流不应超出*大继电器的动作电流，如欲停止电动机应将控制器转回到零位上。 当用于同步的速度来降落沉重的负荷时，在控制器的*后位置可以得到*小的速度，在升举沉重担荷和水平移动及同样还需要平稳地来停止电动机时，可以将控制器转换到**个位置（不转到0）来制动。当负荷接近于满负荷时电动机停止，但是如果符合很小，电动机的速度降落到相应于**个位置的数值，负荷不大于时为了*终停止，控制器必须转换到零位，当电动机不动时，不可以把控制器停留在转换位置。 定期检查每周不应少于一次，频繁工作时控制器更需要经常检查，要使控制器工作正常必须遵守下列要求： 1、在滚子和定位器的轴上经常保持在一簿层润滑剂，润滑剂可采用机器油，缺少润滑剂将使它们很快的磨损。 2、触头的工作表面应无很大的烧熔和焊熔点。 烧熔的地方应用细纹锉刀修理，而不允许用金钢砂或纱纸，因金钢砂或纸上砂料会嵌入铜内而使触头因接触**因发生过热，锉后触头表面应有凹坑，同时触头接触必须准确，接触线长须不小于触头宽度的75%。 非必要时不许锉触头，即使其表面有弧迹黑烟等等，亦可不锉，因它会减少触头的使用期限。 应特别注意软联结的情况，如裂断，电流就经过杠杆和主弹簧，因而造成超常的过热和所有凸轮元件的损坏。 3、所有螺纹连接必须系紧，开始使用时应检查全部连接是否系紧，以后主要检查导线的连结和触头的坚固。 4、必须定期的**控制器中的灰尘及泥土，灰尘*好用压缩空气吹，泥土可用浸汽油的抹布擦，但绝缘表面须用干抹布擦，预防性的修理，主要在于及时的更换已用坏的零件，在取下外罩更换旧零件之前，应先接开控制柜中的刀开关。 更换静触头是不困难的，要更换控制电路的动触头则还需取下接触弹簧，更换可按以下程序进行： •先取下绝缘架上的联接导电板； •转动凸转鼓使需要更换的那个凸轮元件的触头关合（即使滚子落入凸轮凹处）； •拧开角铁架上坚固在凸轮元件的螺母； •上下摆动凸轮元件并用手打开触头谨慎地将其取出。 如果凸轮的凹处很短，元件还拿不出来，则暂时先取下邻近的凸轮元件，再往上或向下移动后取出。对于同时更换全部的或大部分的动触头*好预先取下带有隔弧板的小轴（对于隔弧板者而言），其步骤先取下其定位弹簧和拧开紧固螺母，然后进行更换触头而不需要再取下凸轮元件，欲更换轴承盘凸轮或一位轮，则须从控制器驱壳区取出凸轮鼓，更换可以按下列程序进行。 •取下定位器的弹簧并把杠杆推向支架尽头； •分开所有的触头，可在触头之间垫以厚20-25毫米木块； •拧开坚固轴承的螺栓； •谨慎地往上取出凸轮鼓。 更换凸轮或定位轮时先敲去轴环中的销环，取下轴环，从螺母中取出开尾销，拧出螺母然后进行更换。 如欲拆卸控制器时须先拉开控制柜中的刀开关和拧开联接导线，再从安装位置上取下来。拆卸步骤按下述次序进行： •取下外罩； •从凸轮元件上取下联结导电片； •取下定位器的弹簧； •取下弧板的小轴并将它拆开； •取下凸轮元件并将它拆开； •从凸轮鼓轴上取下手轮； •取下上轴承盘； •取出凸轮鼓并将它拆开； •取下定位器并将它拆开； •取出下轴承盘。 装配控制器按相反的顺序，进行装配时应特别注意下列各点： •应拧紧所有螺栓螺母； •原有的螺母和垫圈不可以缺少； •任何形式机械卡绊，如触头和外罩弹簧对隔弧板，滚子对轴和杠杆，杠杆对绝缘架等等都是不允许的。 •凸轮元件和定位器的滚子轴轴承盘以及凸轮的工作面必须涂润滑剂； •凸轮应被紧固在轴上而无位移，凸轮鼓轴向后垂直度允许1毫米； •控制器轴上的手轮不允许有摆动； •凸轮元件的触头应成线接触，且接触线不少于触头宽度的75%，动静触头的中心线偏移允许1毫米； •允许杠杆（在凸轮元件中）有移动但应使动静触头中心线的偏移不超过1毫米； •检查触头的超额行程是否符合表1的检查。 •接触头关合次序表和控制器安装图进行检查。 海拔高度不超过2000米，周围空气温度不高于 40℃，不低于-5℃，24小时内的小时内的平均温度不超过 35℃。 安装地点空气清洁，大气相对湿度在周围*高温度为40℃时不超过50%，*湿月的平均温度为25℃时平均*大相对湿度为90%，并考虑到由于温度变化发生在产品表面上的凝露。 注：为了更方便用户对现有设备电气的维修及更新，特别设计了用ktj1-50/3交流凸轮控制器替代 如果你希望了解更多的ktj1-50/3交流凸轮控制器内容，如产品详细说明，价格，维修更换等相关内容，请联系凯发k8一触即发。
