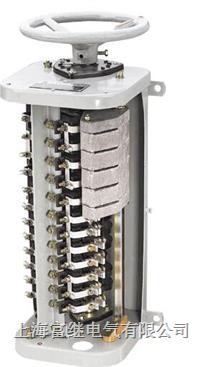

ktj1-50/6交流凸轮控制器主要用作起重机的交流电动机的起动,调速和换向。控制器的额定电流分为50安和80安,又按线路的不同分作数种,大部分的控制器都具有逆对称的电路,可用于起重机平移机构,亦可用于起重机的升降机构。 ktj1-50/6交流凸轮控制器/ktj1-50/6交流凸轮控制箱/ktj1-50/6交流凸轮开关 一.用途及分类. ktj1-50/1,ktj1-80/1,ktj1-80/3,ktj1-50/4,ktj1-50/6型控制器用作控制三相绕线式异步电动机。 ktj1-50/2,ktj1-50/5型控制器用作同时控制两台三相绕线式异步电动机。 ktj-50/3型控制器用作控制三相鼠笼式异步电动机。 三. 结构概述 控制器制成保护式,即借可卸的外罩以防止触及带电部分。 控制器的壳内装有凸轮元件(2),它由触头与动触头组成。凸轮元件装于角钢(5)上,绝缘支架(6)装上静触头(10)及接线头(11),动触头的杠杆(7)一端装上动触头(8),另一装上滚子(9),壳内还有由凸轮(4)及轴(3)构成的凸轮鼓。 分合转子电路或定子电路的凸轮元件的触头部分用石棉水泥弧室(13)间隔之,这些弧室被装于小轴(12)上,ktj1系列控制器的控制线路的凸轮元件和电力线路的凸轮元件除ktj1-50/5,ktj-80/1,ktj-80/3型之外其余皆相同。 欲使凸轮鼓停在需要的位置上,则靠定位机构来执行,定们机构由定位轮(14)定位器(15)和弹簧(16)组成。 操作控制器是借与凸轮鼓联在一起的手轮,引入导线经控制器下基座的孔穿入。 控制器可固定在墙壁、托架等的任何位置上,它有安装用的专用孔,躯壳上备有接地用的专用螺钉,手轮通过凸轮环而接地。 当转动手轮时,凸轮压下滚子,而使杠杆转动,装在杠杆上的动触头也随之转动。 继续的转动杠杆则触头分开。 关合触头以相反的次序转动手轮而进行之,凸轮离开滚子后,弹簧将杆顶回原位。 动触头对杠杆的转动即为触头的超额行程,其作用为触头磨损时保证触头间仍有必须的压力。 五. 安装及维护 起动起重机机构之前,必须检查控制器,电动机,电阻器,控制柜行程开关和制动电磁铁的联结是否正确,必须检查控制器接地的可靠性,然后**其上的灰尘,用干抹布擦干净表面,可能的话用压缩空气吹净它,清洁后小心地接上电源进行起动,并查明其原因,检查线路制动情况和机构是否卡绊等等,检查了机构运转的方向和控制器的转动方向准确后,再在负载的情况下试验机构。 升降机构或平移机构的电动机在控制器上升或下降(向前或向后)的**位置时即开动,控制器转到**位置时,机构的运动应该已开始了。 电动机开始运转至速度达到稳定以后,控制器方可换到下一位置,也就是大约经过1秒钟时间,当由一个位置过渡到另一位置时,冲击电流不应超出*大继电器的动作电流,如欲停止电动机应将控制器转回到零位上。 当用于同步的速度来降落沉重的负荷时,在控制器的*后位置可以得到*小的速度,在升举沉重担荷和水平移动及同样还需要平稳地来停止电动机时,可以将控制器转换到**个位置(不转到0)来制动。当负荷接近于满负荷时电动机停止,但是如果符合很小,电动机的速度降落到相应于**个位置的数值,负荷不大于时为了*终停止,控制器必须转换到零位,当电动机不动时,不可以把控制器停留在转换位置。 定期检查每周不应少于一次,频繁工作时控制器更需要经常检查,要使控制器工作正常必须遵守下列要求: 1、在滚子和定位器的轴上经常保持在一簿层润滑剂,润滑剂可采用机器油,缺少润滑剂将使它们很快的磨损。 2、触头的工作表面应无很大的烧熔和焊熔点。 烧熔的地方应用细纹锉刀修理,而不允许用金钢砂或纱纸,因金钢砂或纸上砂料会嵌入铜内而使触头因接触**因发生过热,锉后触头表面应有凹坑,同时触头接触必须准确,接触线长须不小于触头宽度的75%。 非必要时不许锉触头,即使其表面有弧迹黑烟等等,亦可不锉,因它会减少触头的使用期限。 应特别注意软联结的情况,如裂断,电流就经过杠杆和主弹簧,因而造成超常的过热和所有凸轮元件的损坏。 3、所有螺纹连接必须系紧,开始使用时应检查全部连接是否系紧,以后主要检查导线的连结和触头的坚固。 4、必须定期的**控制器中的灰尘及泥土,灰尘*好用压缩空气吹,泥土可用浸汽油的抹布擦,但绝缘表面须用干抹布擦,预防性的修理,主要在于及时的更换已用坏的零件,在取下外罩更换旧零件之前,应先接开控制柜中的刀开关。 更换静触头是不困难的,要更换控制电路的动触头则还需取下接触弹簧,更换可按以下程序进行: •先取下绝缘架上的联接导电板; •转动凸转鼓使需要更换的那个凸轮元件的触头关合(即使滚子落入凸轮凹处); •拧开角铁架上坚固在凸轮元件的螺母; •上下摆动凸轮元件并用手打开触头谨慎地将其取出。 如果凸轮的凹处很短,元件还拿不出来,则暂时先取下邻近的凸轮元件,再往上或向下移动后取出。对于同时更换全部的或大部分的动触头*好预先取下带有隔弧板的小轴(对于隔弧板者而言),其步骤先取下其定位弹簧和拧开紧固螺母,然后进行更换触头而不需要再取下凸轮元件,欲更换轴承盘凸轮或一位轮,则须从控制器驱壳区取出凸轮鼓,更换可以按下列程序进行。 •取下定位器的弹簧并把杠杆推向支架尽头; •分开所有的触头,可在触头之间垫以厚20-25毫米木块; •拧开坚固轴承的螺栓; •谨慎地往上取出凸轮鼓。 更换凸轮或定位轮时先敲去轴环中的销环,取下轴环,从螺母中取出开尾销,拧出螺母然后进行更换。 如欲拆卸控制器时须先拉开控制柜中的刀开关和拧开联接导线,再从安装位置上取下来。拆卸步骤按下述次序进行: •取下外罩; •从凸轮元件上取下联结导电片; •取下定位器的弹簧; •取下弧板的小轴并将它拆开; •取下凸轮元件并将它拆开; •从凸轮鼓轴上取下手轮; •取下上轴承盘; •取出凸轮鼓并将它拆开; •取下定位器并将它拆开; •取出下轴承盘。 装配控制器按相反的顺序,进行装配时应特别注意下列各点: •应拧紧所有螺栓螺母; •原有的螺母和垫圈不可以缺少; •任何形式机械卡绊,如触头和外罩弹簧对隔弧板,滚子对轴和杠杆,杠杆对绝缘架等等都是不允许的。 •凸轮元件和定位器的滚子轴轴承盘以及凸轮的工作面必须涂润滑剂; •凸轮应被紧固在轴上而无位移,凸轮鼓轴向后垂直度允许1毫米; •控制器轴上的手轮不允许有摆动; •凸轮元件的触头应成线接触,且接触线不少于触头宽度的75%,动静触头的中心线偏移允许1毫米; •允许杠杆(在凸轮元件中)有移动但应使动静触头中心线的偏移不超过1毫米; •检查触头的超额行程是否符合表1的检查。 •接触头关合次序表和控制器安装图进行检查。 海拔高度不超过2000米,周围空气温度不高于 40℃,不低于-5℃,24小时内的小时内的平均温度不超过 35℃。 安装地点空气清洁,大气相对湿度在周围*高温度为40℃时不超过50%,*湿月的平均温度为25℃时平均*大相对湿度为90%,并考虑到由于温度变化发生在产品表面上的凝露。 注:为了更方便用户对现有设备电气的维修及更新,特别设计了用ktj1-50/6交流凸轮控制器替代 如果你希望了解更多的ktj1-50/6交流凸轮控制器内容,如产品详细说明,价格,维修更换等相关内容,请联系凯发k8一触即发。
