产品名称: wy-31a1静态电压继电器
产品型号: wy-31a1
产品展商: 富继电气
产品价格: 0.00 元
折扣价格: 0.00 元
会员价格: 0.00 元
关注指数:2034
产品文档: 无相关文档

简单介绍

wy-31a1静态电压继电器用于发电机、变压器、输变电线路的继电保护装置中,作为过电压保护或低电压闭锁启动元件。


wy-31a1静态电压继电器  的详细介绍

wy-31a1静态电压继电器用于发电机、变压器、输变电线路的继电保护装置中,作为过电压保护或低电压闭锁启动元件。

产品特点

带辅助电源电压继电器,辅助电源采用开关电源工作方式,交直流通用,范围大,交流110v~260v,直流150v~300v。

精度高,级差小为1v,误差小。

可靠性高,无抖动,无拒动,动作快,返回系数高。

原理说明

被测电压经过隔离取样后,得到与被测电压成比例的取样电压ui,ui经拨盘整定,再进行整流滤

波,得到直流uo,逻辑回路将uo与门坎电压uz进行比较。

不带辅助电源的电压继电器:若uo<uz,则出口继电器不动作;若uo>uz,则出口继电器动作。欠电

压在欠电压状态下动作指示灯发光,过电压在过电压状态下动作指示灯发光。

1、在过电压状态下,继电器投入使用瞬间,由于开关斩波产生工作电源有200ms延时,因此,继

电器接点反应时间为200ms。

2、由于采用开关斩波,可能给电源带来轻微斩波干扰,在要求很高的使用情况下,建议用有辅助

电源的继电器。

带辅助电源的电压继电器:对欠电压继电器,若uo>uz,则出口继电器不动作;若uo<uz,则出口继

电器动作。对过电压继电器,若uo<uz,则出口继电器不动作;若uo>uz,则出口继电器动作。

技术条件

带辅助电源电压继电器:辅助电源 ac60v~260v、dc90v~300v、ac48v、dc48v。

直流辅助电源允许变化范围 0.8~1.15倍额定电压。

整定范围:1-440v.极差1v。

功 耗:交流回路功耗小于2va(*大整定电压值时);

直流回路功耗小于3w(出口继电器动作后)。

动作时间:欠电压继电器:0.5倍整定值的动作时间不大于20ms

过电压继电器:1.2倍整定值的动作时间不大于25ms,2倍整定值的动作时间不大于20ms

返回时间:欠电压继电器返回时间不大于27ms;过电压继电器返回时间不大于27ms。

返回系数:欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.93~0.97。

整定误差:额定值在10v至*大值范围内,整定误差不大于2%;在极限温度下,10v以上任一整定值的

误差不大于3%;在辅助电源极限变化范围内,10v以上任一整定值的误差不大于3%。

触点容量:继电器输出电路的触点能断开电压不大于250v,时间常数为5±0.75ms的直流有感负荷电路

为50w,电压不大于250v的交流电路(功率因数cosφ为0.4±0.1)为250va。继电器触点可

长期接通5a。

电气寿命:电寿命:不低于1000000次。机械寿命:不低于1000000次。

介质强度:继电器各导电端子连在一起,对外露非带电金属部分或外壳之间能承受2000v(有效值),50hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。

绝缘电阻:继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500v的兆欧表测量其绝缘电阻不小于300mω。

整定方法和使用

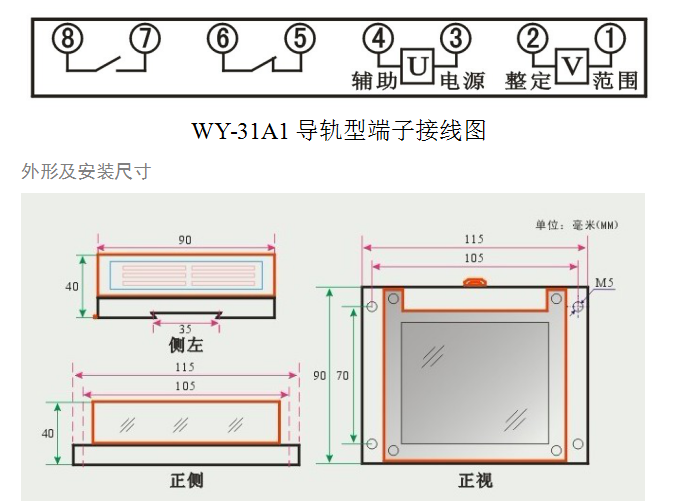

本继电器采用数字拨盘整定,三位数字从左到右分别为百位、十位、个位,三位数字即为整定的电压。例如:三位数字是220,即为220v。由于不带辅助电源的电压继电器采用电源电激式,只要电压符合即可,带辅助电源电压继电器采用开关电源,所以辅助电源无须考虑极性,只要电压符合即可,所以被测电压无须考虑串、并接法,只要按接线图接入即可。



海拔高度不超过2000米。
周围空气温度不高于 40℃,不低于-5℃,24小时内的小时内的平均温度不超过 35℃。
安装地点空气清洁,大气相对湿度在周围*高温度为40℃时不超过50%,*湿月的平均温度为25℃时平均*大相对湿度为90%,并考虑到由于温度变化发生在产品表面上的凝露。

注:为了更方便用户对现有设备电气的维修及更新,特别设计了用wy-31a1静态电压继电器替代
