ktj15-32/2交流凸轮控制器适用于交流50hz，额定工作电压380v以下的电力线路中，用于改变三相异步电动机定子电路的接法或转子电路的电阻值，来直接控制电动机的起动、调速、制动或换向。

ktj15-32/2交流凸轮控制器/ktj15-32/2交流凸轮控制箱/ktj15-32/2交流凸轮开关

ktj15 系列	ktj15-32/1
	ktj15-32/2
	ktj15-32/3
	ktj15-32/4
	ktj15-32/5
	ktj15-32/6
	ktj15-32/7
	ktj15-32/8
	ktj15-32/13f
	ktj15-32/14f
	ktj15-32/15f
	ktj15-32/39f
	ktj15-32/40f
	ktj15-32/1102
	ktj15-63/1
	ktj15-63/2
	ktj15-63/3
	ktj15-63/4
	ktj15-63/5
	ktj15-63/6
	ktj15-63/7
	ktj15-63/8
	ktj15-63/13f
	ktj15-63/14f
	ktj15-63/15f
	ktj15-63/39f
	ktj15-63/40f
	ktj15-80/1
	ktj15-80/5
	ktj15-80/5kd
	ktj15-100/1
	ktj15-100/2
	ktj15-100/5
	ktj15-314f
	ktj15-614f
	ktj15-615f

ktj15凸轮控制器型号及其含义

ktj15凸轮控制器正常工作条件及安装条件

1、周围空气温度 a、周围*高空气温度不超过 40℃; b、周围空气温度下限不低于-5℃; c、24小时内的平均值不超过 35℃。注：在用于-10℃或-25℃时，用户应于订货时注明。 2、海拔高度安装地点的海拔高度，不超过2000m; 3、大气条件大气的相对湿度，在周围*高温度为 40℃时不超过50%,在较低温度下可以有较高的相对温度；在* 湿月的月平均温度为 20℃时，其平均*大相对湿度为90%，并考虑到因温度变化发生的产品表面上的凝露; 4、污染等级污染等级为3级; 5、安装类别安装类别分ⅲ类注：凡超出上述条件使用时，应由供需双方作为特殊定货协议解决。

结构特征

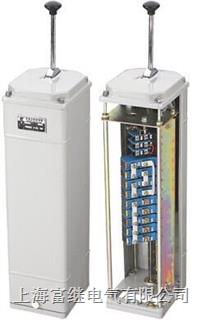

ktj15系列交流凸轮控制器，防护等级为ip40，采用立式安装。凸轮控制器分三部份：操纵机构部份、凸轮和触头系统部份和壳体部份。其操纵手柄，为避免由于起重机震动和意外碰撞使操纵机构误动作，该手柄带有零位自锁装置。操作时，只需将手柄压下，零位自锁装置打开，便可操作。机械传动部分装在箱体上部，立式操作手柄是经伞齿轮传动凸轮轴。水平操纵手柄则是直接传动凸轮轴，使触头组按规定程序分合。控制器的凸轮轴均为立式安装。传动部分各支点均用滚动轴承，以减小摩擦力。定位棘轮是由3mm厚钢板冲压而成的，并经过适当热处理而获得良好的耐磨性。棘轮上冲有六个定位孔。定位螺钉装入位置不同的孔内，即可决定操纵手柄的档位数。在左右各六档范围内。档位数可任意选择。定位棘轮弹簧力是可以调整的，这样就可以根据具体情况，在分档清楚的前提下，调整棘轮弹簧力使手柄操纵在力许可的范围内。凸轮为黑色酚醛注塑料，其结构为插入式。这样不仅保证了装配位置准确，而且如欲变换触头分合程序时，可以方便地取下任意凸轮，不必将整台产品大拆大卸。触头组结构均为转动式双断点。32a与63a触头组安装尺寸相同，安装支板通用。机座采用压铸铝件，面板采用钢板拉伸成型，机座和面板用4个支柱联成一体，具有重量轻、刚度好的特点。前后外罩均能方便的拆下，以供安装、配线和维修之用。

ktj15凸轮控制器主要技术参数

ktj15凸轮控制器外形及安装尺寸

1、控制器的外形及安装尺寸见图1、图2； 2、触头元件的接线螺钉，辅助电路为m5，主电路为m6。

使用及维修

1、凸轮控制器应用安装螺钉固定。对立式手柄应将手柄杆插入操纵轮孔中用力下推，定位锁便能自动锁住，然后即可操作; 2、按照电气原理图的要求，分别逐档操作控制器，观察触头的分合是否与接线图中触头分合程序相符，如有不符，应予以调整或更换凸轮片; 3、在通电前必须检查电动机和电阻器有关电气系统的接地是否可靠; 4、通电后应按相应凸轮控制器细心检查电动机运行情况，若有异常，应立即切断电源，待查明原因后方可继续通电; 5、控制器应按以下要求经常检查维修； a、所有螺钉联接部分必须紧固，特别是触头接线螺钉； b、摩擦部分应经常保持一定的润滑； c、触头工作表面应无明显的熔斑，烧熔的部位用细锉刀精心修理，不允许使用砂纸打磨。 d、损坏的零件要及时更换。

海拔高度不超过2000米，周围空气温度不高于 40℃，不低于-5℃，24小时内的小时内的平均温度不超过 35℃。
安装地点空气清洁，大气相对湿度在周围*高温度为40℃时不超过50%，*湿月的平均温度为25℃时平均*大相对湿度为90%，并考虑到由于温度变化发生在产品表面上的凝露。

注：为了更方便用户对现有设备电气的维修及更新，特别设计了用ktj15-32/2交流凸轮控制器替代

如果你希望了解更多的ktj15-32/2交流凸轮控制器内容，如产品详细说明，价格，维修更换等相关内容，请联系凯发k8一触即发。
