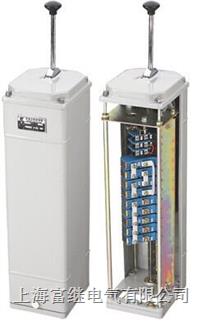

产品名称: ktj15-32/3交流凸轮控制器
产品型号: ktj15-32/3
产品展商: 富继电气
产品价格: 0.00 元
折扣价格: 0.00 元
会员价格: 0.00 元
关注指数:1457
产品文档: 无相关文档

简单介绍

ktj15-32/3交流凸轮控制器适用于交流50hz,额定工作电压380v以下的电力线路中,用于改变三相异步电动机定子电路的接法或转子电路的电阻值,来直接控制电动机的起动、调速、制动或换向。


ktj15-32/3交流凸轮控制器  的详细介绍
ktj15-32/3交流凸轮控制器适用于交流50hz,额定工作电压380v以下的电力线路中,用于改变三相异步电动机定子电路的接法或转子电路的电阻值,来直接控制电动机的起动、调速、制动或换向。

ktj15-32/3交流凸轮控制器/ktj15-32/3交流凸轮控制箱/ktj15-32/3交流凸轮开关
ktj15

ktj15-32/1
ktj15-32/2
ktj15-32/3
ktj15-32/4
ktj15-32/5
ktj15-32/6
ktj15-32/7
ktj15-32/8
ktj15-32/13f
ktj15-32/14f
ktj15-32/15f
ktj15-32/39f
ktj15-32/40f
ktj15-32/1102
ktj15-63/1
ktj15-63/2
ktj15-63/3
ktj15-63/4
ktj15-63/5
ktj15-63/6
ktj15-63/7
ktj15-63/8
ktj15-63/13f
ktj15-63/14f
ktj15-63/15f
ktj15-63/39f
ktj15-63/40f
ktj15-80/1
ktj15-80/5
ktj15-80/5kd
ktj15-100/1
ktj15-100/2
ktj15-100/5
ktj15-314f
ktj15-614f
ktj15-615f

ktj15凸轮控制器型号及其含义


ktj15凸轮控制器正常工作条件及安装条件
1、周围空气温度 a、周围*高空气温度不超过 40℃; b、周围空气温度下限不低于-5℃; c、24小时内的平均值不超过 35℃。注:在用于-10℃或-25℃时,用户应于订货时注明。 2、海拔高度安装地点的海拔高度,不超过2000m; 3、大气条件大气的相对湿度,在周围*高温度为 40℃时不超过50%,在较低温度下可以有较高的相对温度;在* 湿月的月平均温度为 20℃时,其平均*大相对湿度为90%,并考虑到因温度变化发生的产品表面上 的凝露; 4、污染等级污染等级为3级; 5、安装类别安装类别分ⅲ类 注:凡超出上述条件使用时,应由供需双方作为特殊定货协议解决。


结构特征
ktj15系列交流凸轮控制器,防护等级为ip40,采用立式安装。凸轮控制器分三部份:操纵机构部份、凸轮和触头系统部份和壳体部份。其操纵手柄,为避免由于起重机震动和意外碰撞使操纵机构误动作,该手柄带有零位自锁装置。操作时,只需将手柄压下,零位自锁装置打开,便可操作。机械传动部分装在箱体上部,立式操作手柄是经伞齿轮传动凸轮轴。水平操纵手柄则是直接传动凸轮轴,使触头组按规定程序分合 。控制器的凸轮轴均为立式安装。传动部分各支点均用滚动轴承,以减小摩擦力。定位棘轮是由3mm厚钢板冲压而成的,并经过适当热处理而获得良好的耐磨性。棘轮上冲有六个定位孔。定位螺钉装入位置不同的孔内,即可决定操纵手柄的档位数。在左右各六档范围内。档位数可任意选择。定位棘轮弹簧力是可以调整的,这样就可以根据具体情况,在分档清楚的前提下,调整棘轮弹簧力使手柄操纵在力许可的范围内。凸轮为黑色酚醛注塑料,其结构为插入式。这样不仅保证了装配位置准确,而且如欲变换触头分合程序时,可以方便地取下任意凸轮,不必将整台产品大拆大卸。触头组结构均为转动式双断点。32a与63a触头组安装尺寸相同,安装支板通用。机座采用压铸铝件,面板采用钢板拉伸成型,机座和面板用4个支柱联成一体,具有重量轻、刚度好的特点。前后外罩均能方便的拆下,以供安装、配线和维修之用。


ktj15凸轮控制器主要技术参数


ktj15凸轮控制器外形及安装尺寸
1、控制器的外形及安装尺寸见图1、图2; 2、触头元件的接线螺钉,辅助电路为m5,主电路为m6。

使用及维修
1、凸轮控制器应用安装螺钉固定。对立式手柄应将手柄杆插入操纵轮孔中用力下推,定位锁便能自动锁住,然后即可操作; 2、按照电气原理图的要求,分别逐档操作控制器,观察触头的分合是否与接线图中触头分合程序相符,如有不符,应予以调整或更换凸轮片; 3、在通电前必须检查电动机和电阻器有关电气系统的接地是否可靠; 4、通电后应按相应凸轮控制器细心检查电动机运行情况,若有异常,应立即切断电源,待查明原因后方可继续通电; 5、控制器应按以下要求经常检查维修; a、所有螺钉联接部分必须紧固,特别是触头接线螺钉; b、摩擦部分应经常保持一定的润滑; c、触头工作表面应无明显的熔斑,烧熔的部位用细锉刀精心修理,不允许使用砂纸打磨。 d、损坏的零件要及时更换。












海拔高度不超过2000米,周围空气温度不高于 40℃,不低于-5℃,24小时内的小时内的平均温度不超过 35℃。
安装地点空气清洁,大气相对湿度在周围*高温度为40℃时不超过50%,*湿月的平均温度为25℃时平均*大相对湿度为90%,并考虑到由于温度变化发生在产品表面上的凝露。

注:为了更方便用户对现有设备电气的维修及更新,特别设计了用ktj15-32/3交流凸轮控制器替代

如果你希望了解更多的ktj15-32/3交流凸轮控制器内容,如产品详细说明,价格,维修更换等相关内容,请联系凯发k8一触即发。
